前言

充电头网拿到了喜源源科技推出的一款65W 氮化镓充电器，，，，，，，这款充电器为长条机身设计，，，，，，，配备折叠插脚，，，，，，，机身小巧便携。。。。。。充电器采用2C1A接口配置，，，，，，，USB-C1/C2接口均支持65W快充，，，，，，，USB-A口也支持快充，，，，，，，并支持功率自动分配，，，，，，，能够满足手机，，，，，，，笔记本电脑以及老式设备的快速充电需求。。。。。。下面就对喜源源这款氮化镓充电器进行拆解，，，，，，，看看内部的方案和用料。。。。。。

此前充电头网还评测过喜源源 100W 氮化镓充电器，，，，，，，欢迎查阅。。。。。。



喜源源65W氮化镓充电器外观

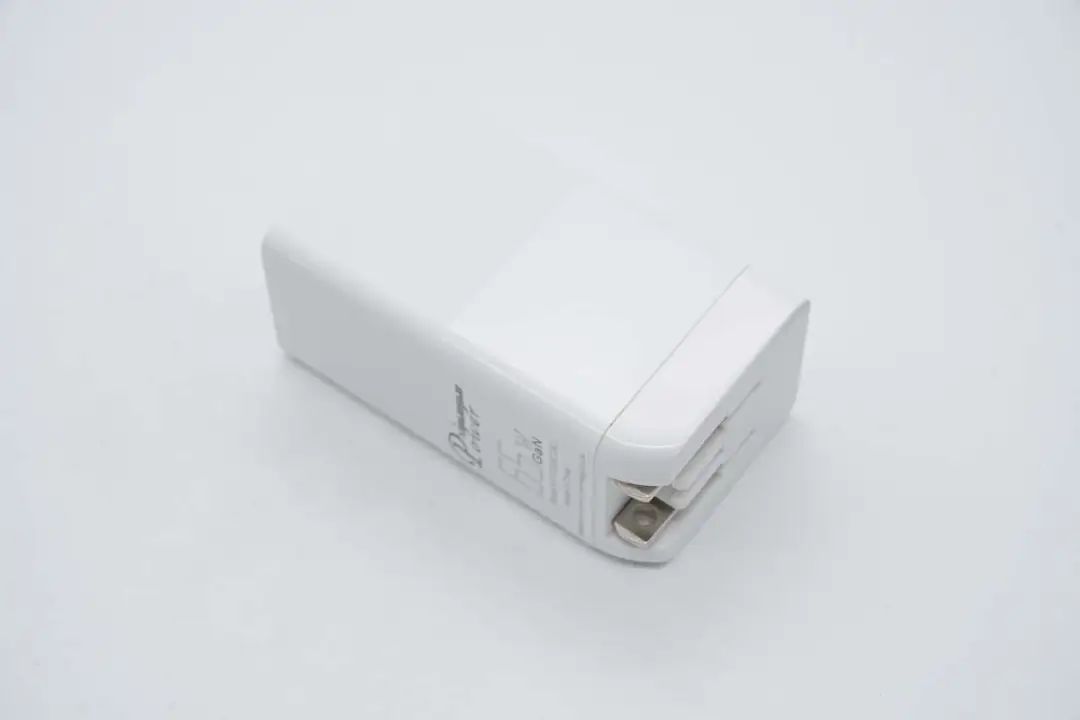

喜源源这款65W氮化镓充电器采用PC防火材质白色外壳，，，，，，，机身背面亮面磨砂撞色设计，，，，，，，输入端插脚处做了曲面设计，，，，，，，提升产品辨识度。。。。。。

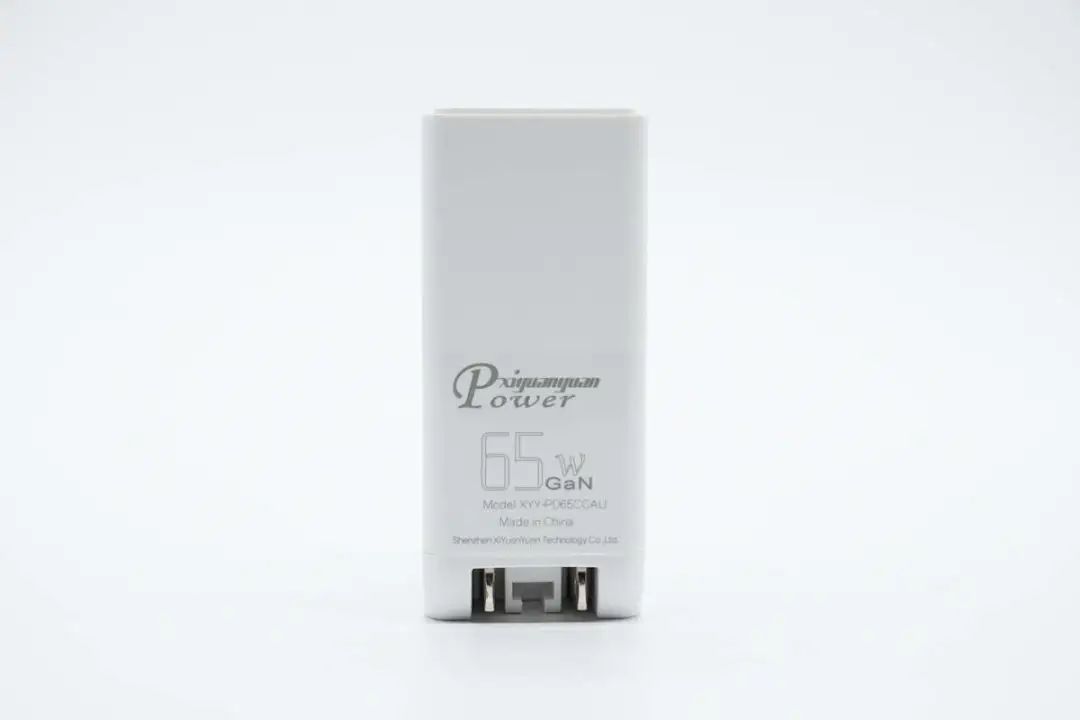

腰身一面印有xiyuanyuan Power、65W GaN、Model：XYY-PD65CCAU以及喜源源公司英文全称——ShenZhen XiYuanYuan Technology Co.,Ltd。。。。。。

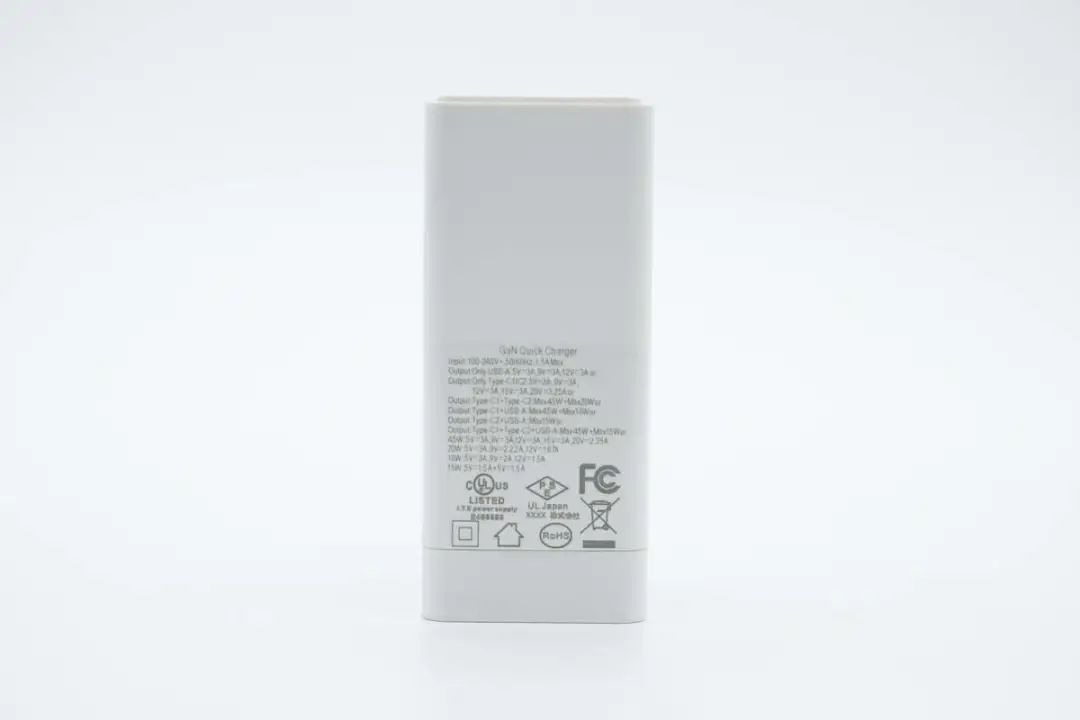

另一面印有产品参数，，，，，，，从认证信息也可以看出这款氮化镓充电器是销往海外的产品。。。。。。

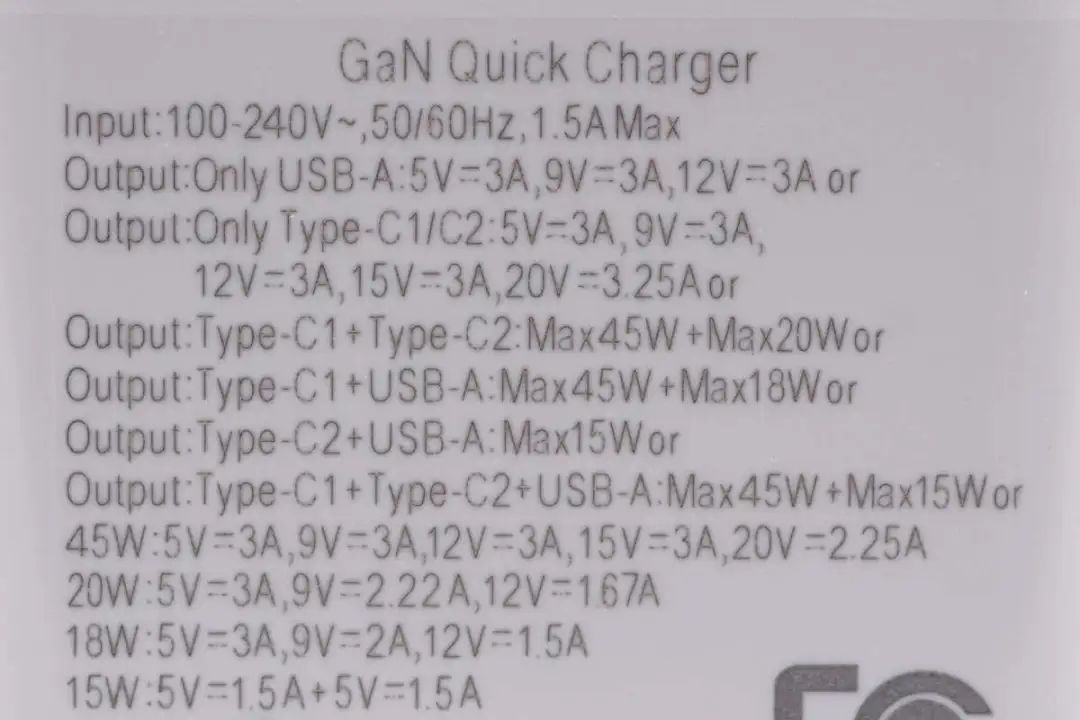

充电器参数特写

输入：100-240V~50/60Hz 1.5A

单口输出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V3A、12V3A

双口输出：

USB-C1+USB-C2：45W+20W

USB-C1+USB-A：40W+18W

USB-C2+USB-A：15W Max

三口输出：

USB-C1+USB-C2+USB-A：45W+15W

45W：5V3A、9V3A、12V3A、15V3A、20V2.25A

20W：5V3A、9V2.22A、12V1.67A

18W：5V3A、9V2A、12V1.5A

15W：5V1.5A+5V1.5A

充电器通过了UL、FCC、PSE认证。。。。。。

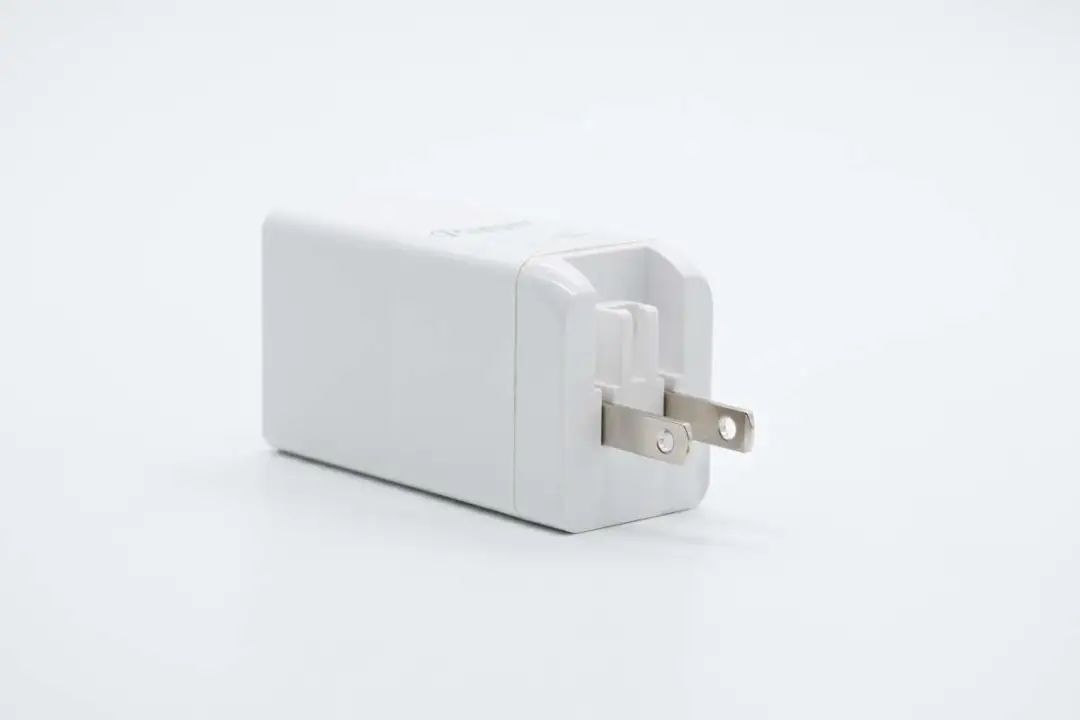

充电器配备可折叠美规插脚，，，，，，，携带方便。。。。。。





输出端配备2C1A三个USB接口，，，，，，，两类接口胶芯分别为黑色和橘红色胶芯。。。。。。

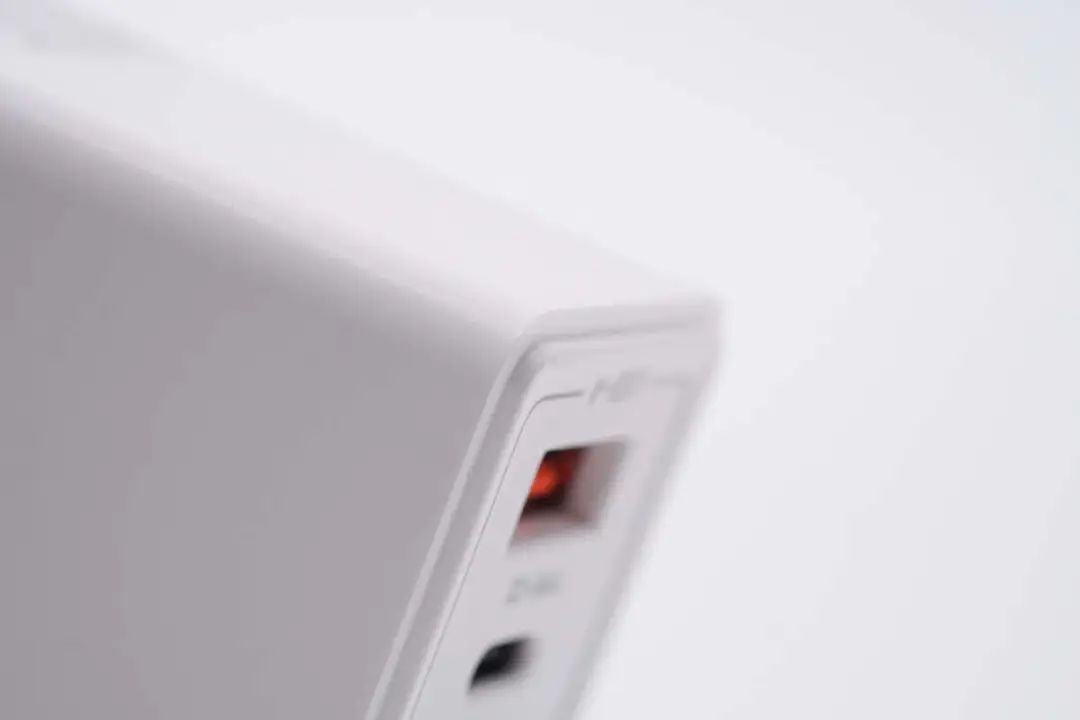

机身顶面边缘小一圈设计，，，，，，，增添整体设计感。。。。。。

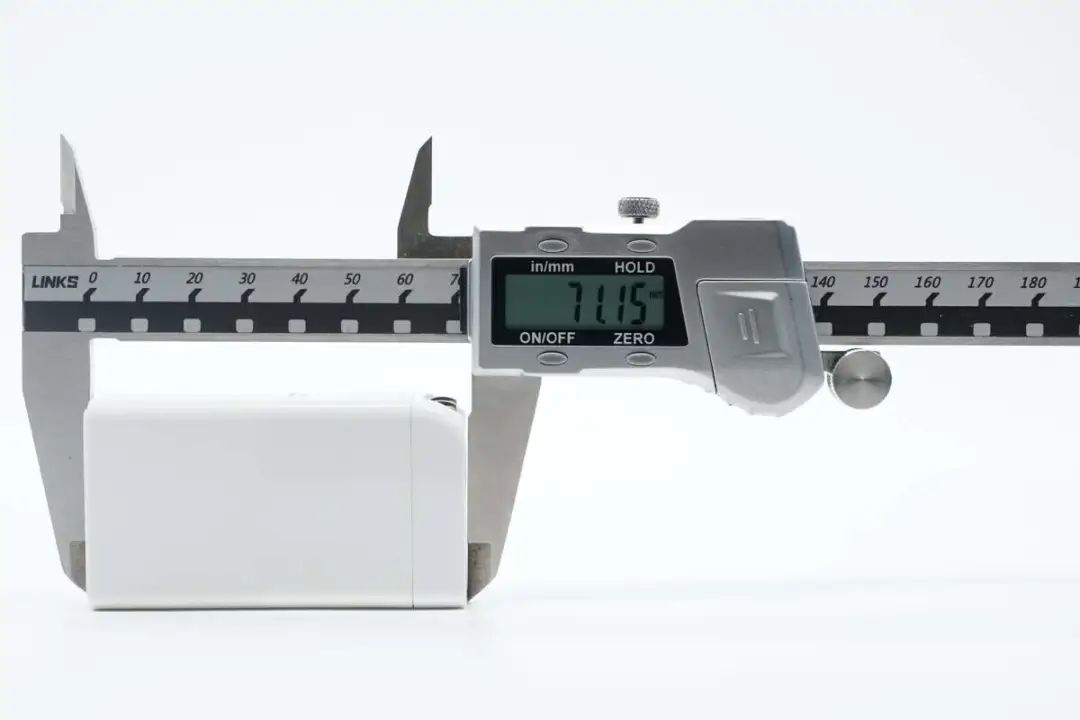

实测喜源源这款65W氮化镓充电器机身长度为71.15mm。。。。。。

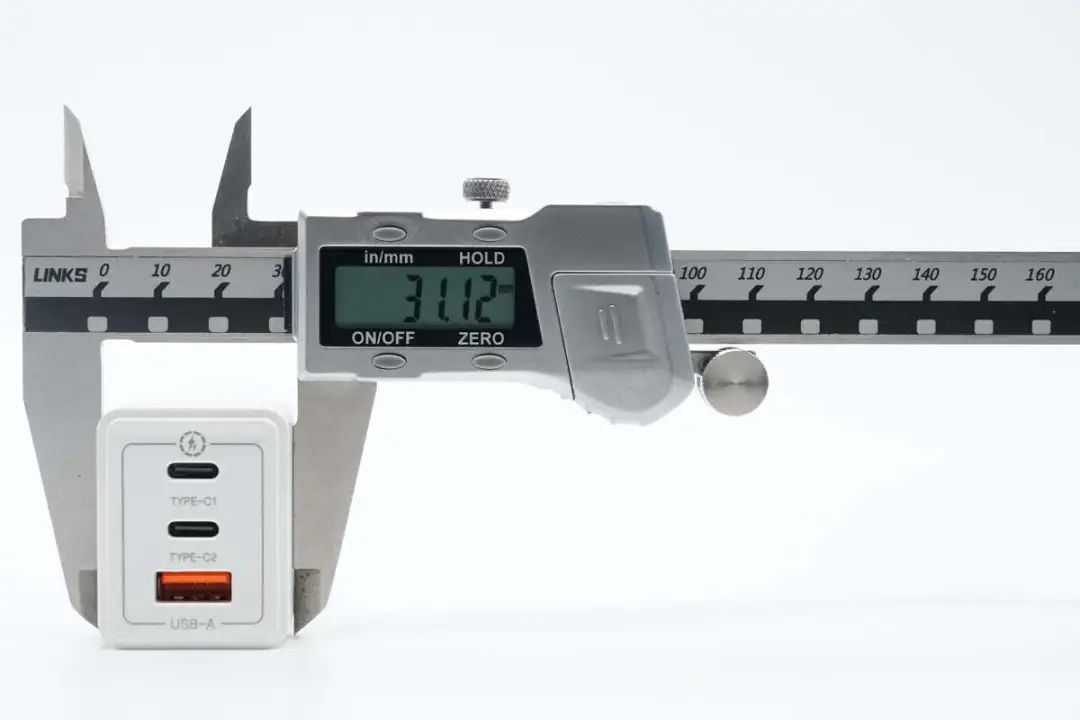

宽度为31.12mm。。。。。。

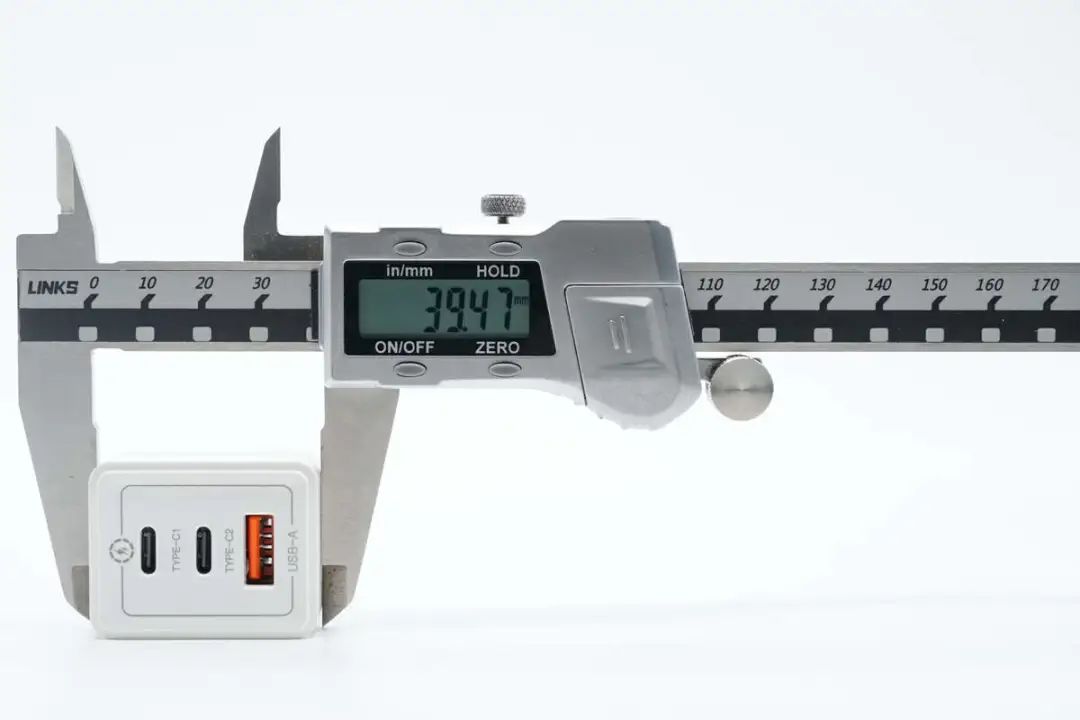

厚度为39.47mm。。。。。。

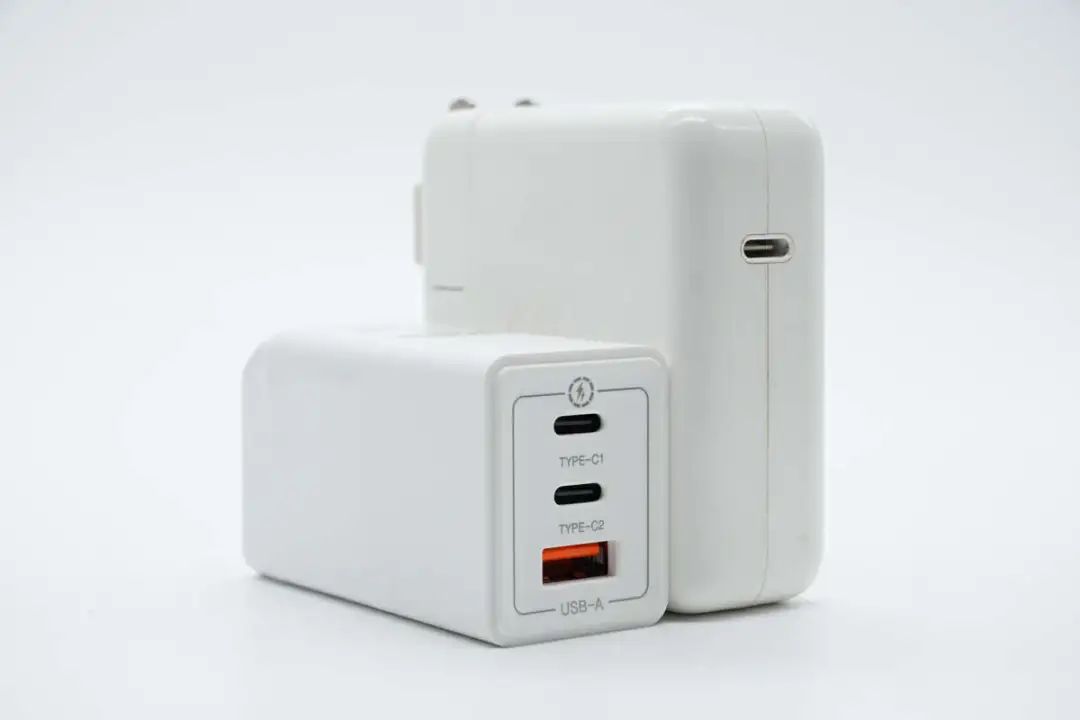

和苹果61W充电器对比，，，，，，，体积优势明显。。。。。。

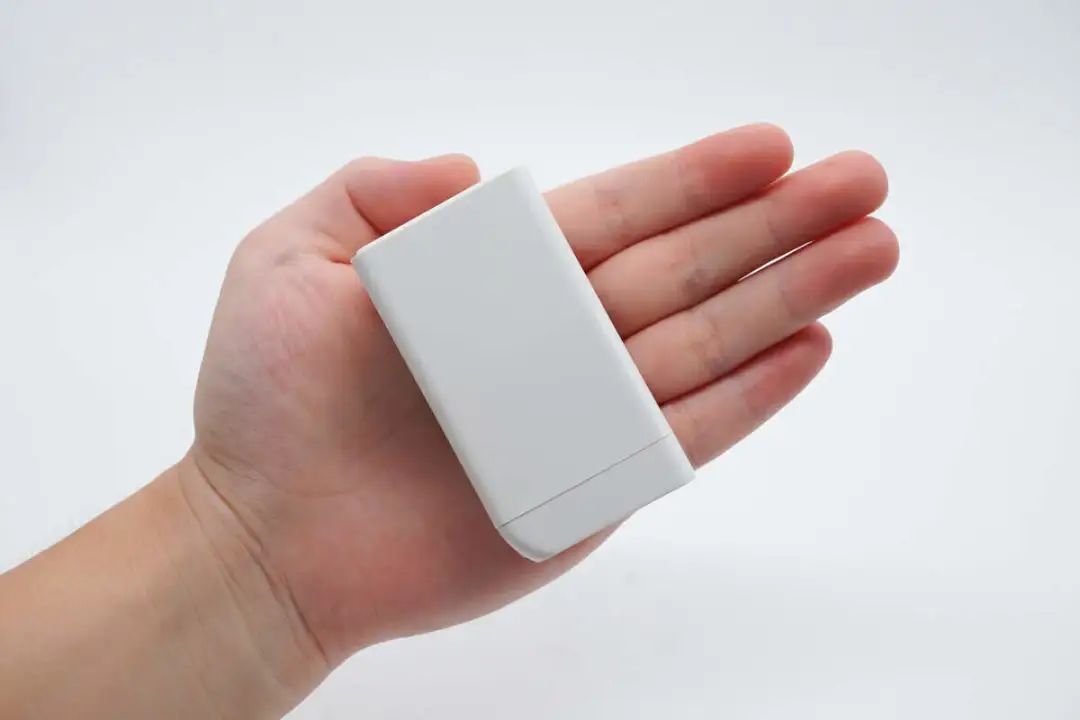

充电器拿在手上的大小直观感受。。。。。。

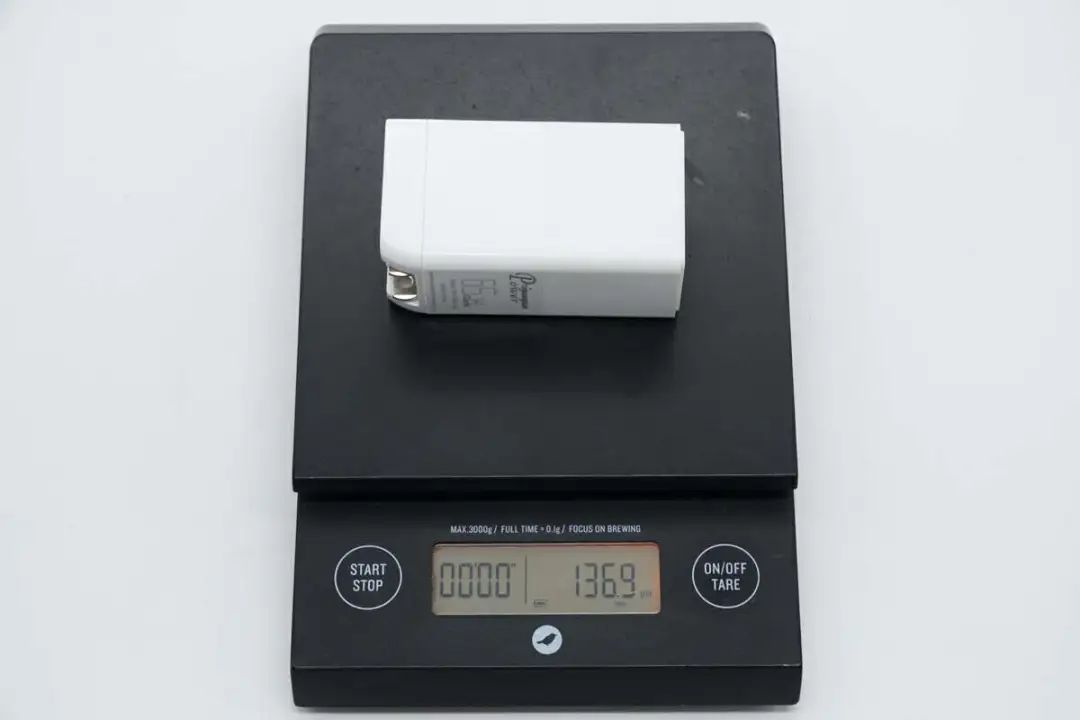

另外测得充电器净重约为137g。。。。。。

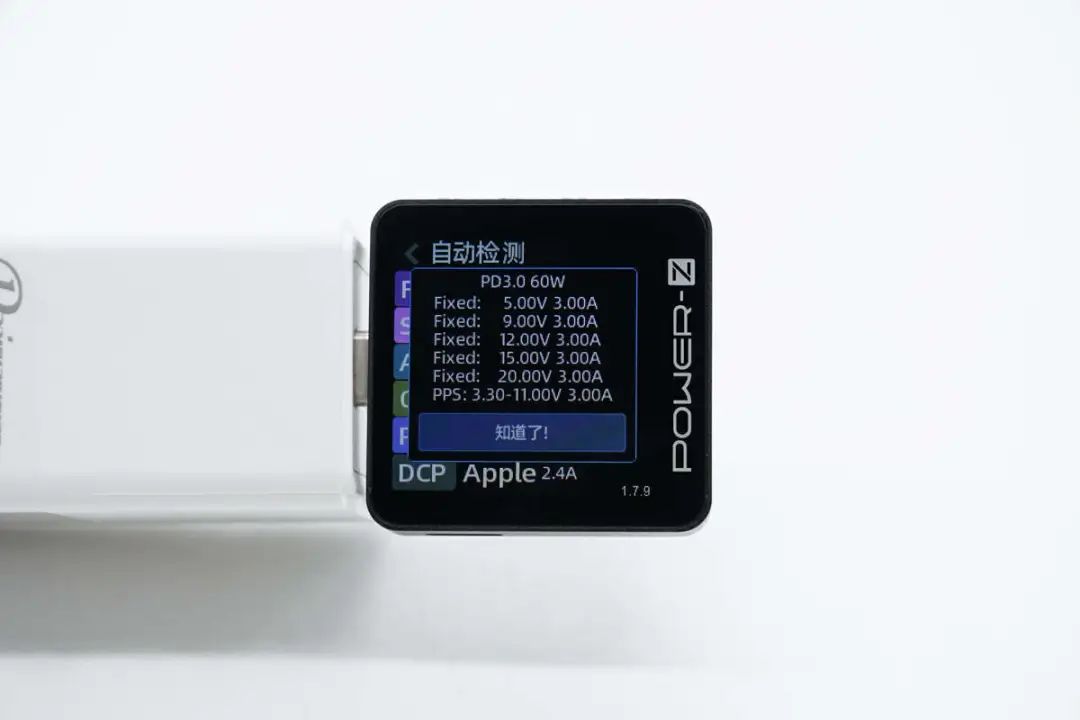

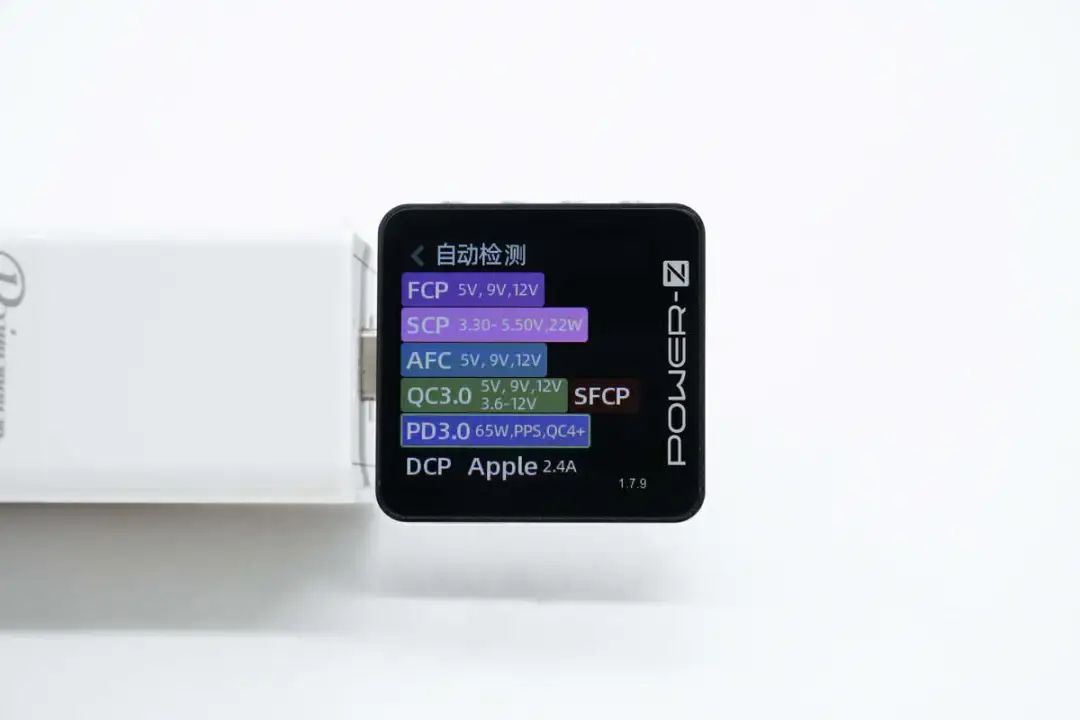

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。。。。。。





并且具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，，，，，，，以及3.3-11V3A一组PPS电压档位。。。。。。

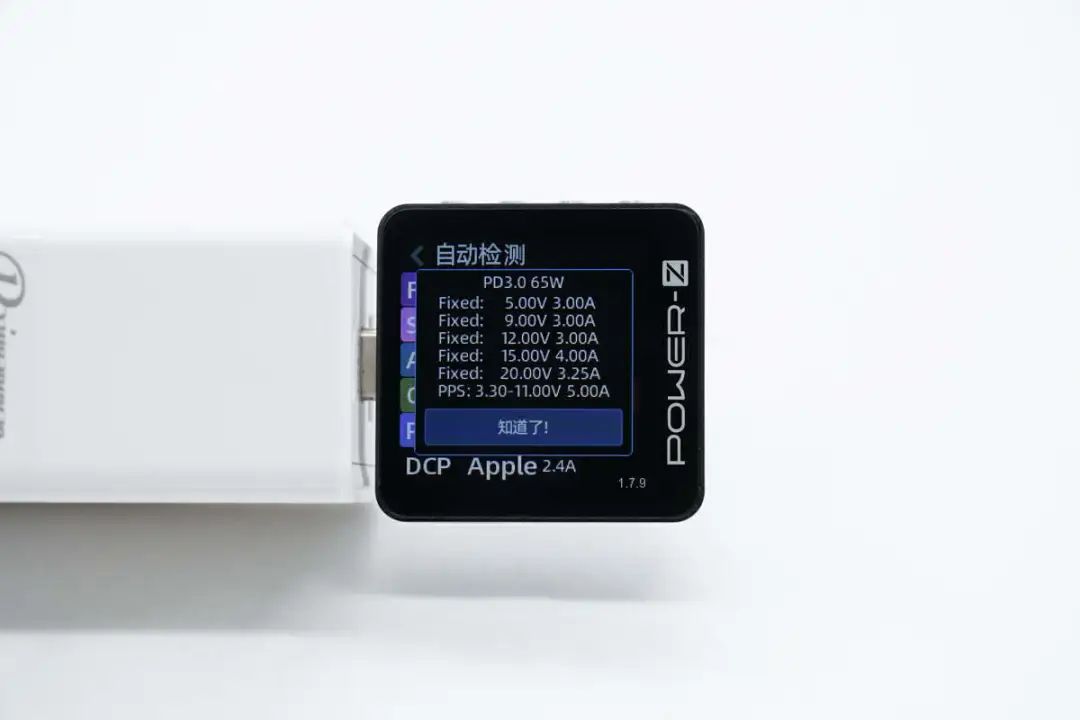

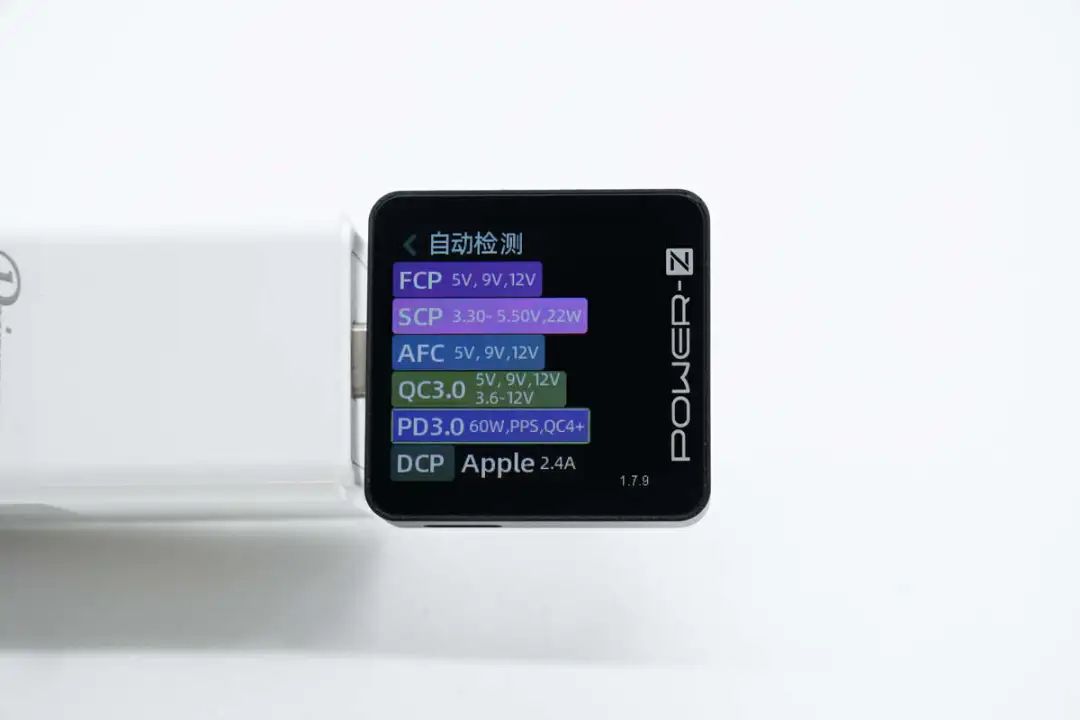

测得USB-C2口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议。。。。。。





PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V4A、20V3.25A五组固定电压档位，，，，，，，以及3.3-11V5A一组PPS电压档位。。。。。。

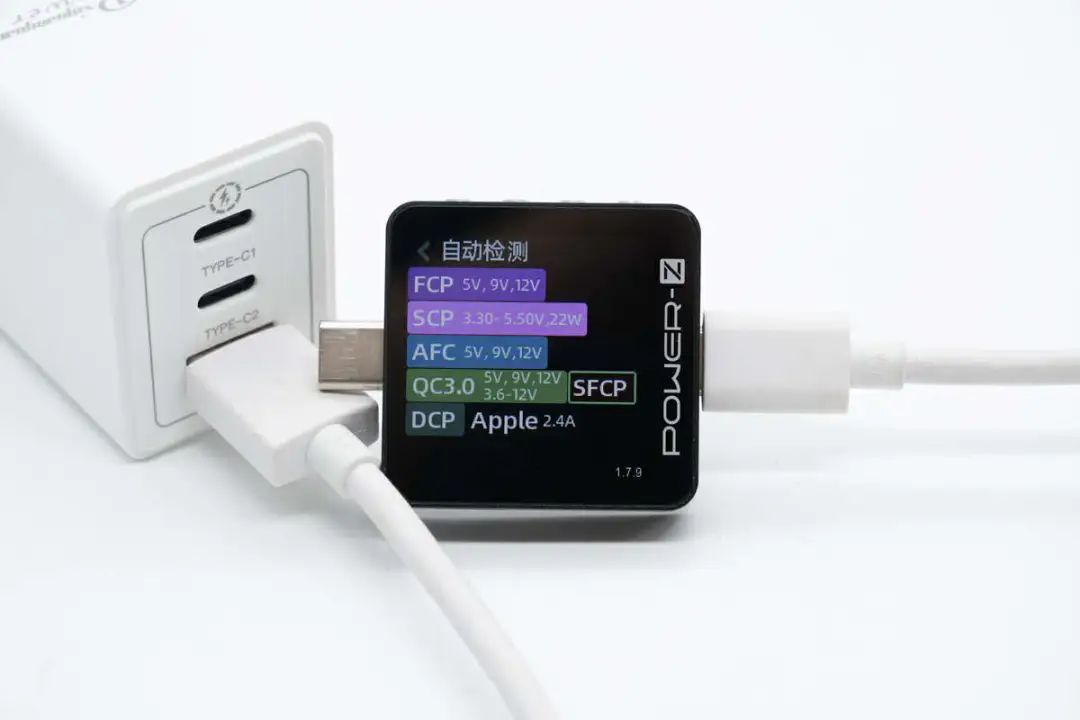

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、Apple 2.4A充电协议。。。。。。



喜源源65W氮化镓充电器拆解



看完了这款充电器的外观和测试，，，，，，，下面我们就进行拆解，，，，，，，看看内部的方案设计。。。。。。

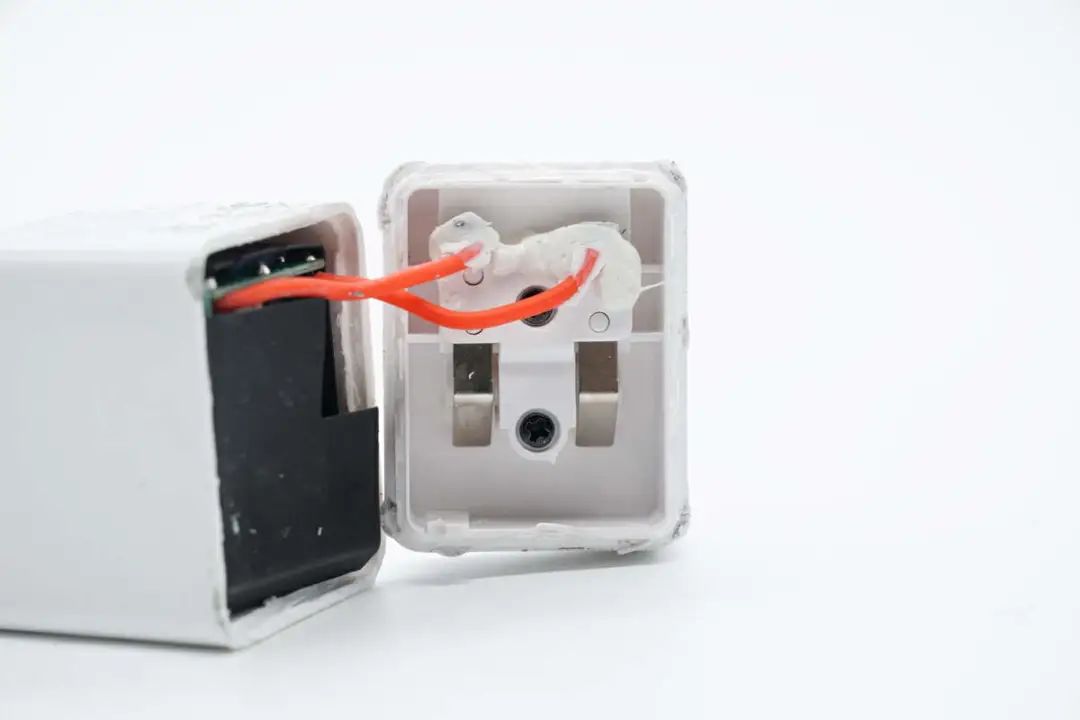

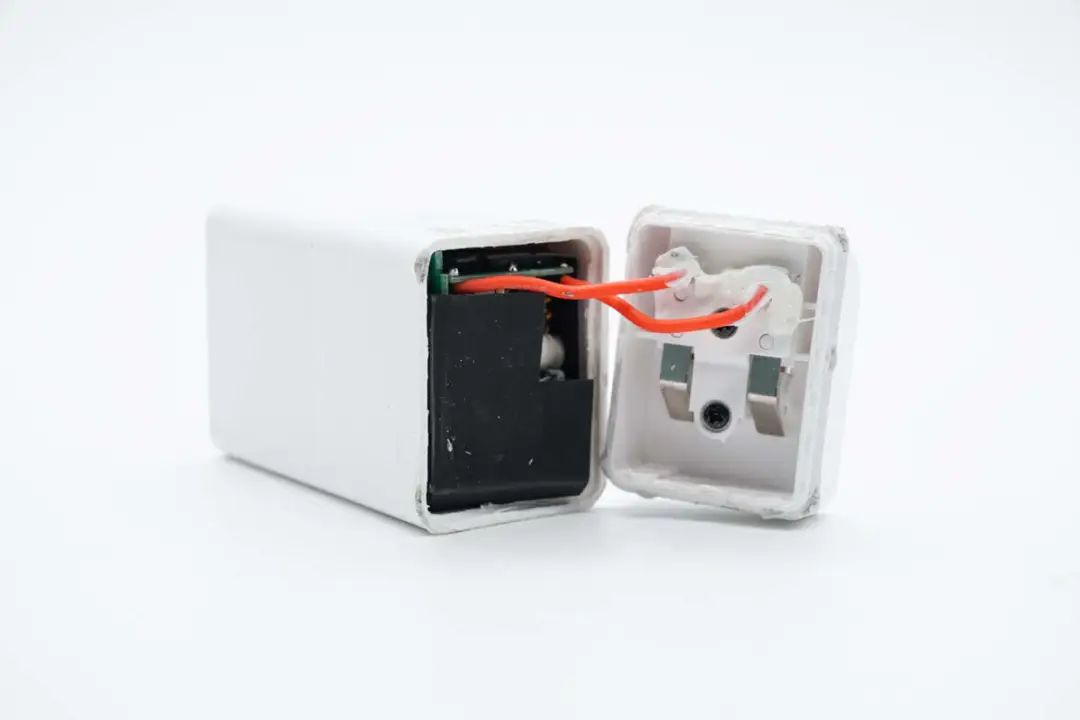

首先沿壳体接缝拆开充电器外壳，，，，，，，折叠插脚与PCBA？？？？？橥ü枷吆附恿印。。。。。





导线焊点涂胶加固。。。。。。





抽出内部PCBA？？？？？，，，，，，，覆盖铜片散热，，，，，，，并采用麦拉片绝缘。。。。。。

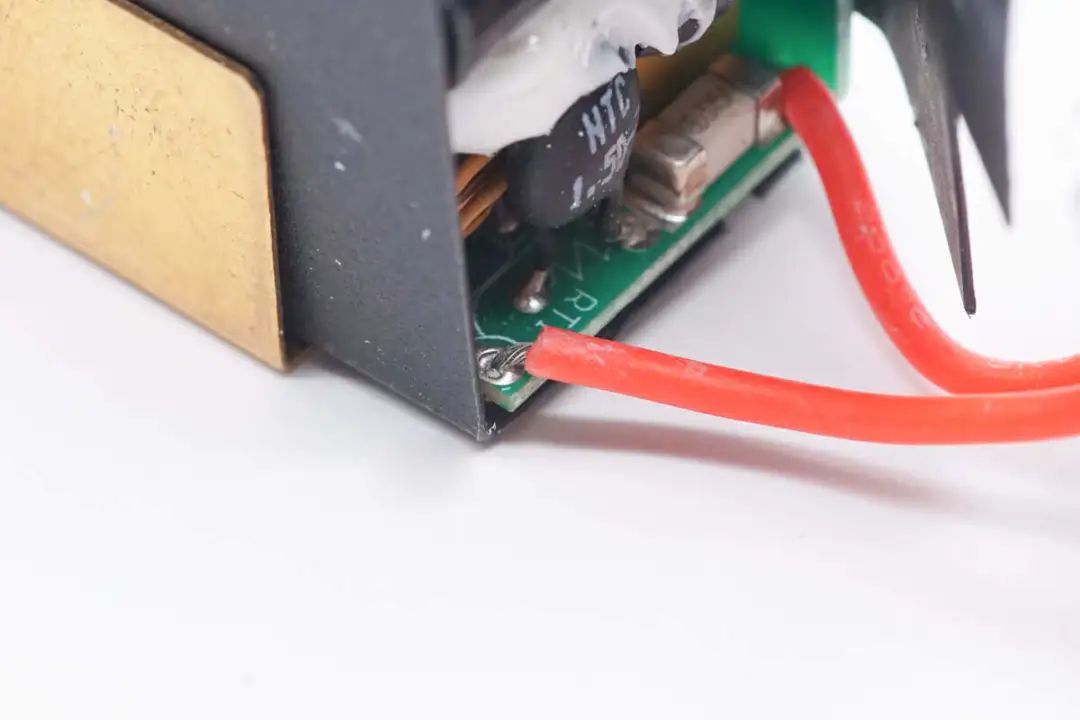

导线直接焊接到PCBA？？？？？樯瞎┑纭。。。。。

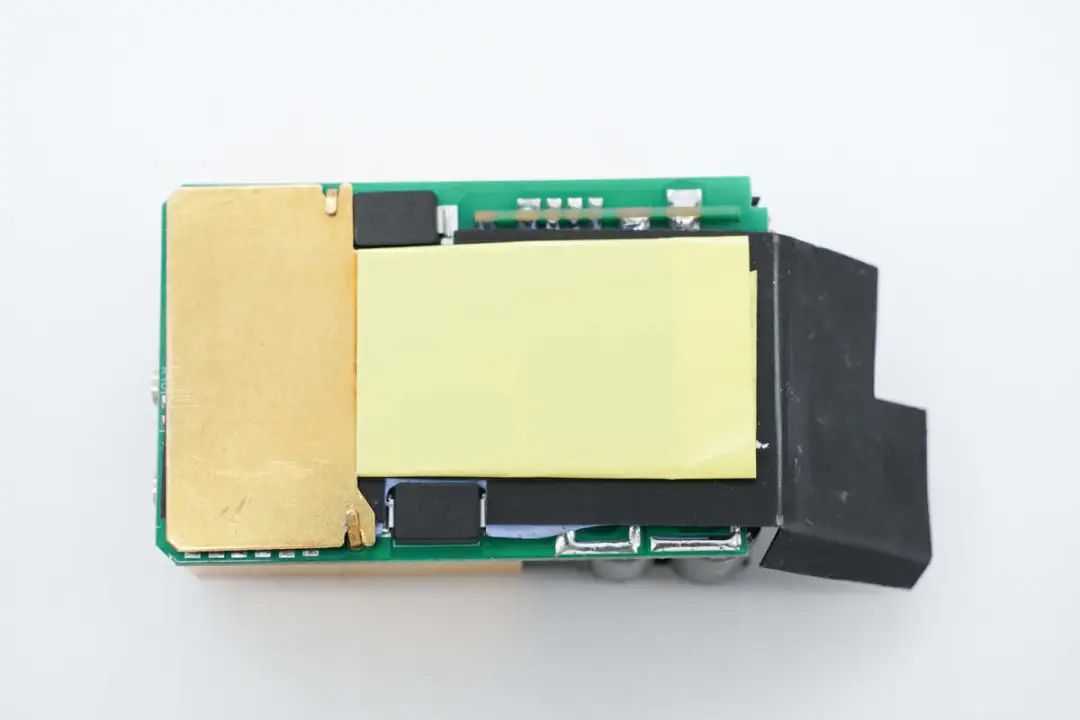

PCBA？？？？？楸宦罄怠。。。。。

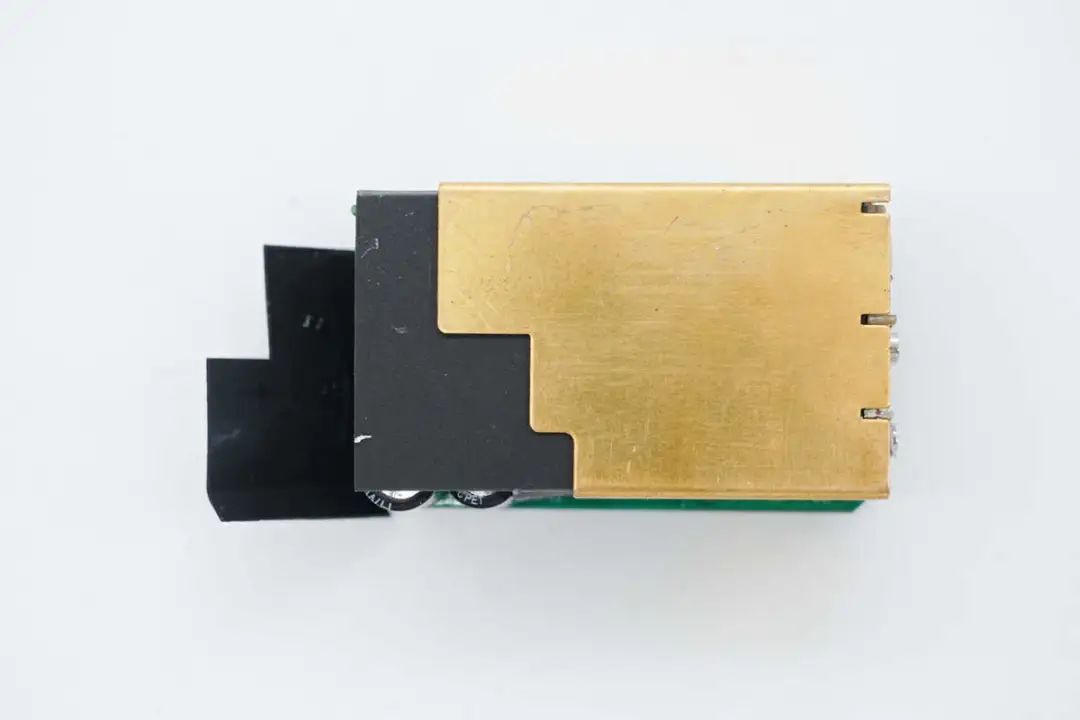

背面的铜片缠绕胶带绝缘。。。。。。

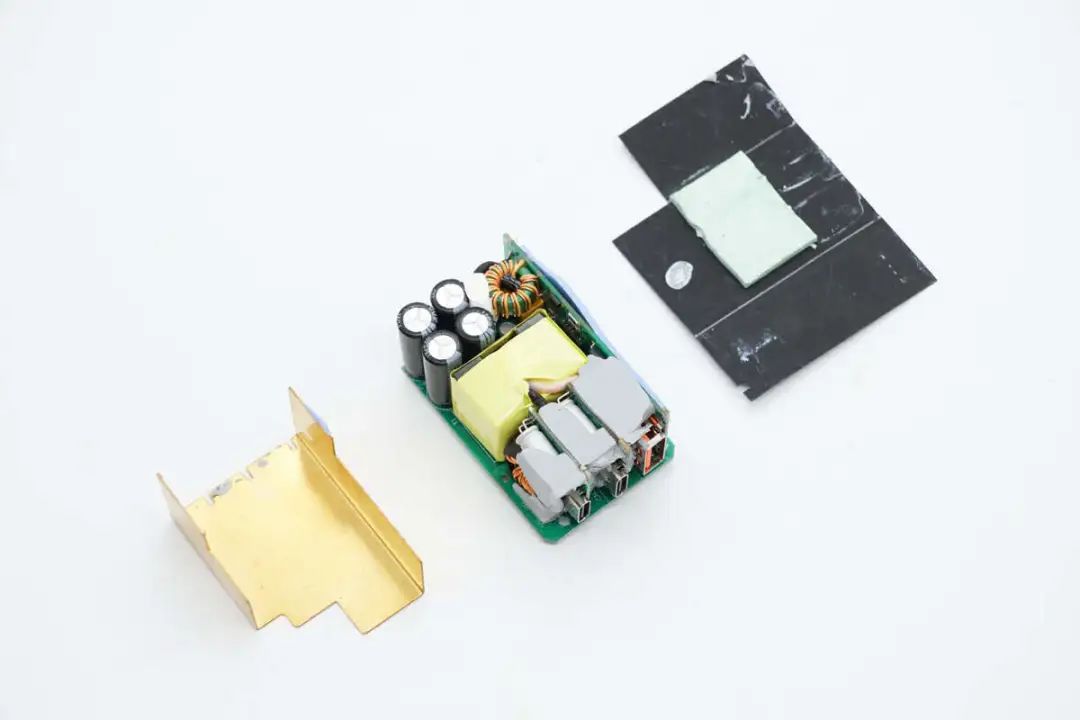

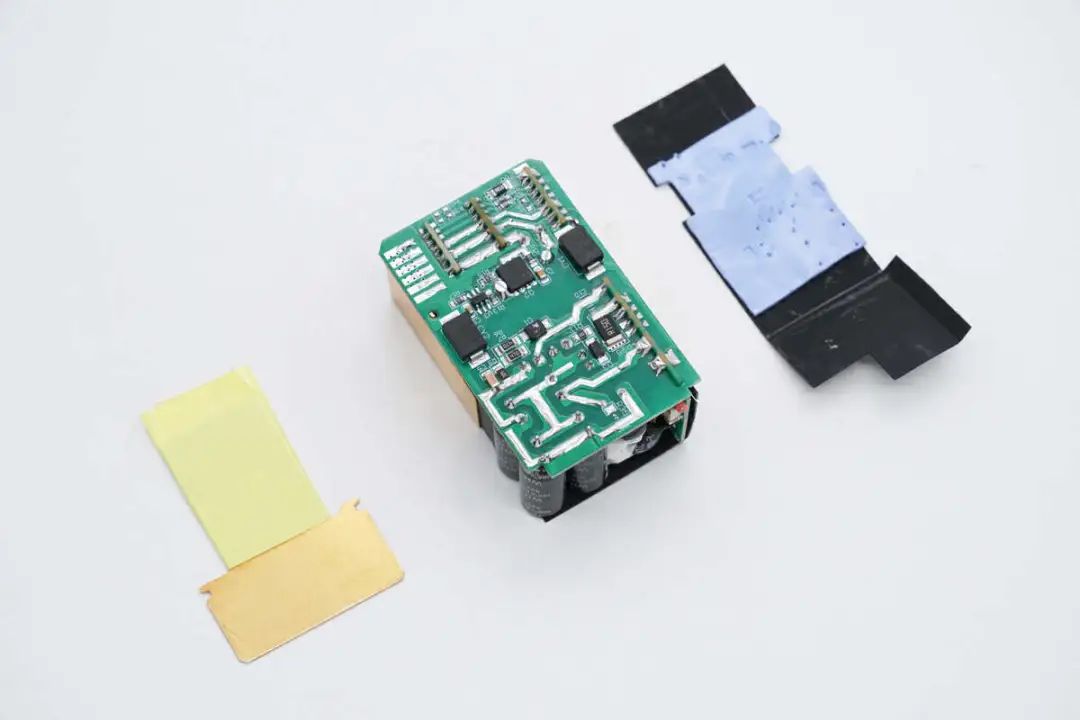

背面散热铜片通过麦拉片绝缘，，，，，，，在PCB上粘贴导热垫。。。。。。





正面散热片也通过麦拉片绝缘，，，，，，，对应变压器位置粘贴导热垫，，，，，，，输出降压电路涂有导热胶。。。。。。





在PCBA？？？？？椴嗝嬉舱程既鹊姘镏⑷取。。。。。

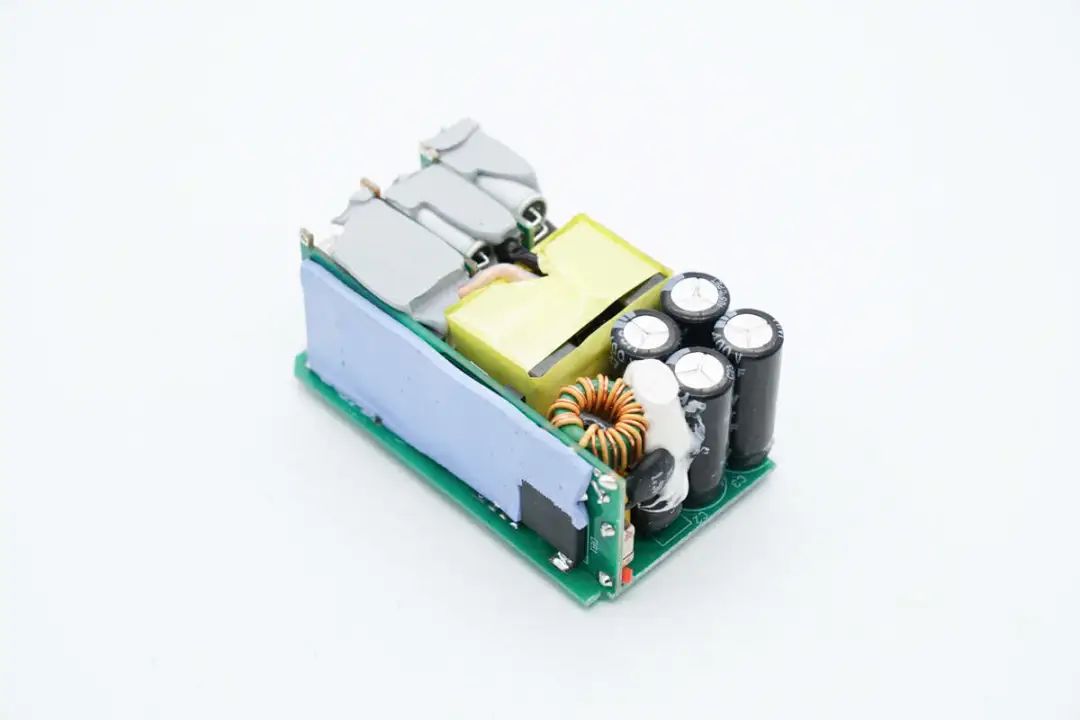

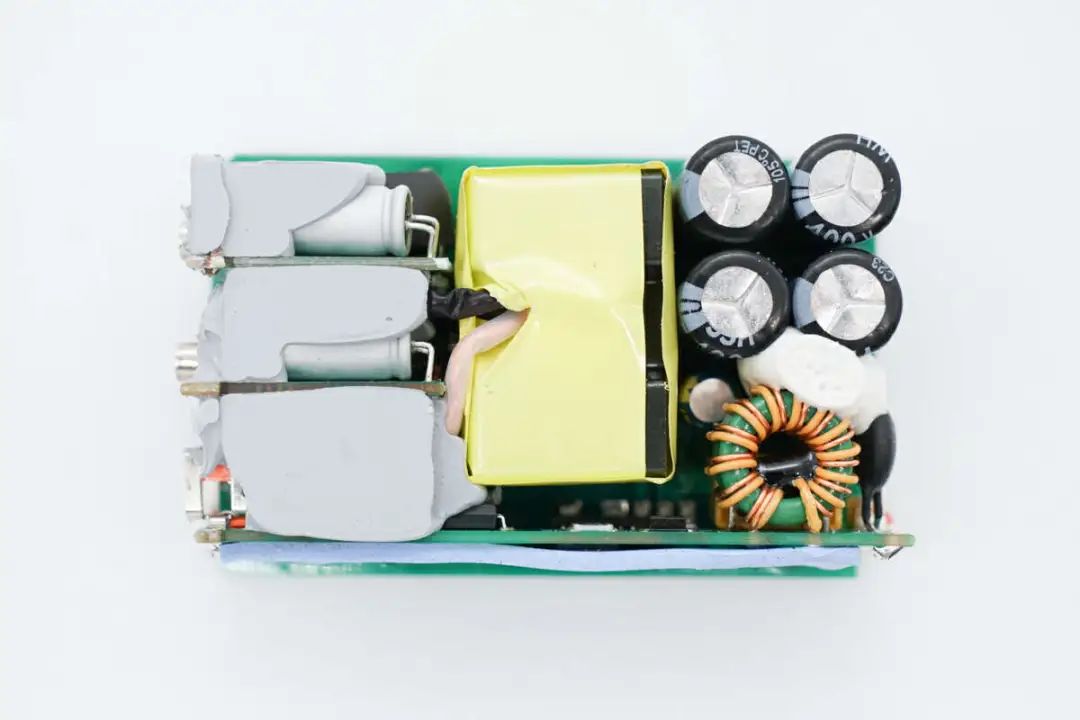

PCBA？？？？？檎嬉焕，，，，，，，左侧为输出二次降压电路，，，，，，，中间为变压器，，，，，，，右侧为输入EMI电路和高压滤波电容，，，，，，，侧面焊接一块小板连接初次级。。。。。。





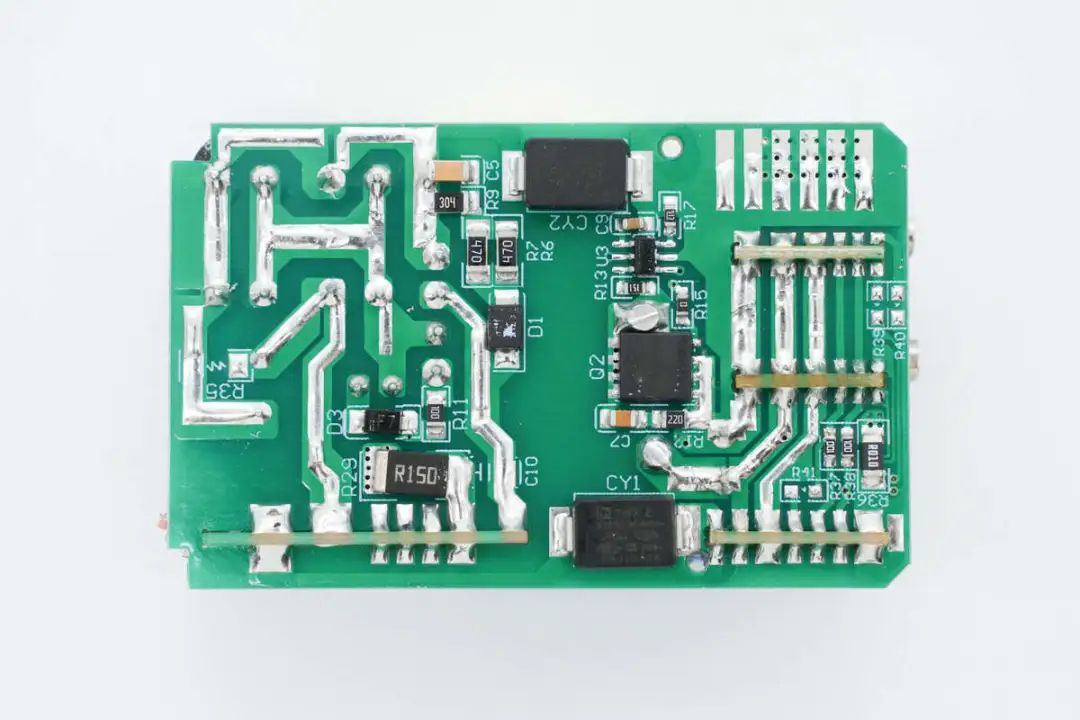

PCBA？？？？？楸趁婧附油秸骺刂破骱屯秸鞴，，，，，，，上下焊接两颗贴片Y电容。。。。。。

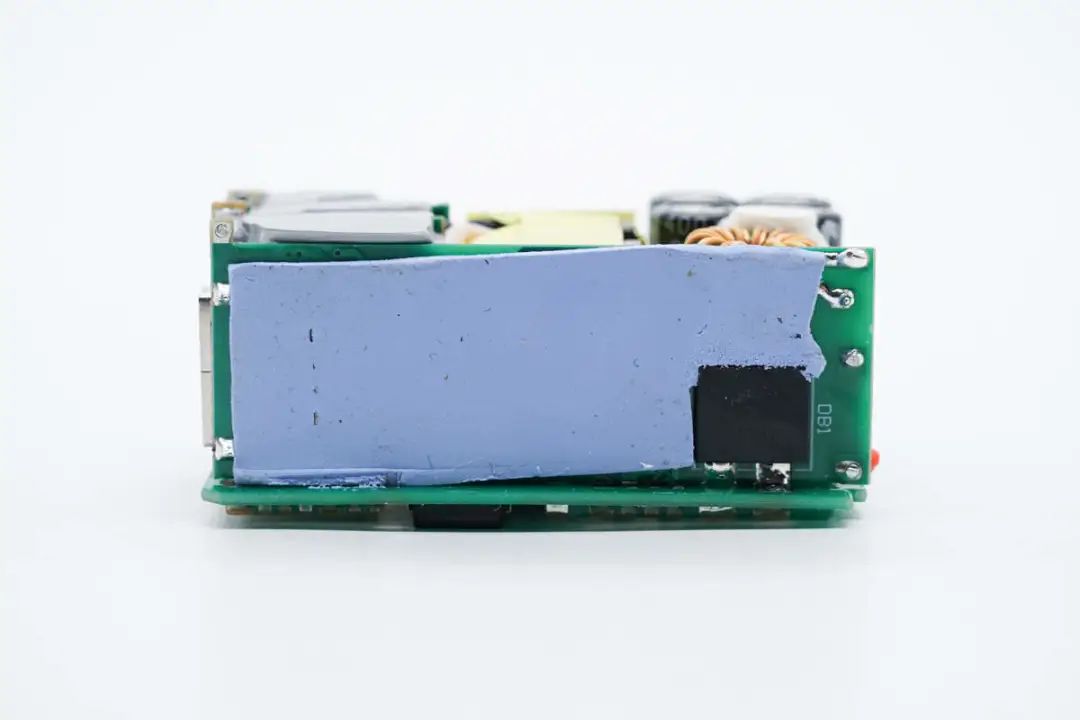

侧面小板粘贴导热垫散热。。。。。。





在小板侧面焊接一颗整流桥。。。。。。

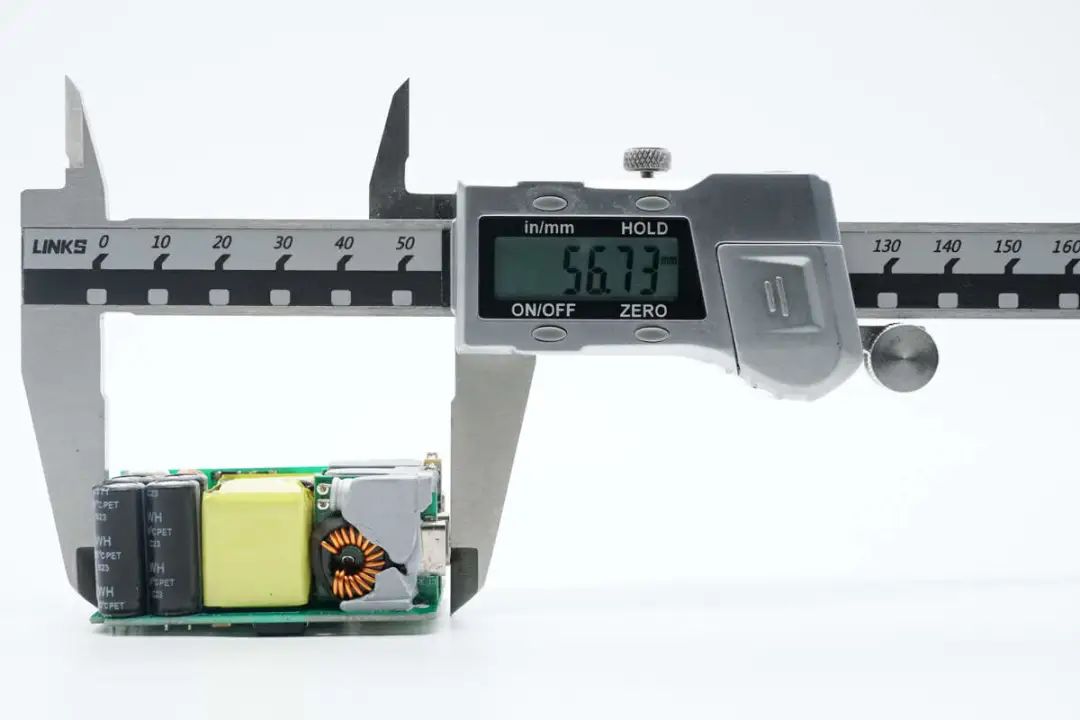

使用游标卡尺测得PCBA？？？？？槌ざ仍嘉56.7mm。。。。。。

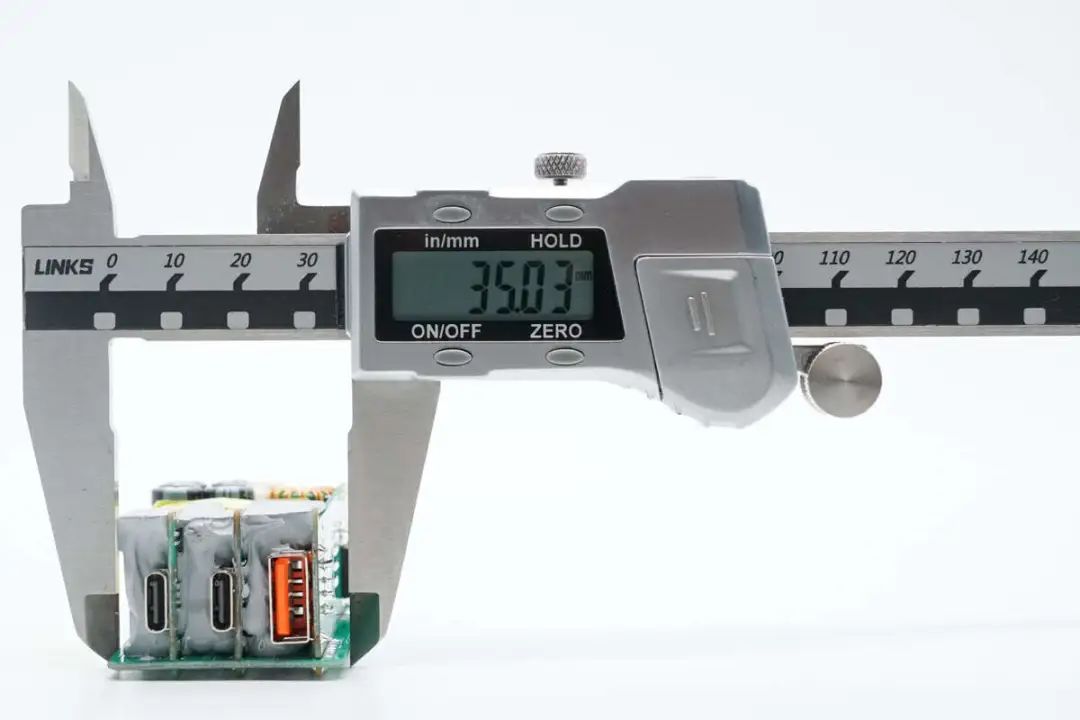

PCBA？？？？？榭矶仍嘉35mm。。。。。。

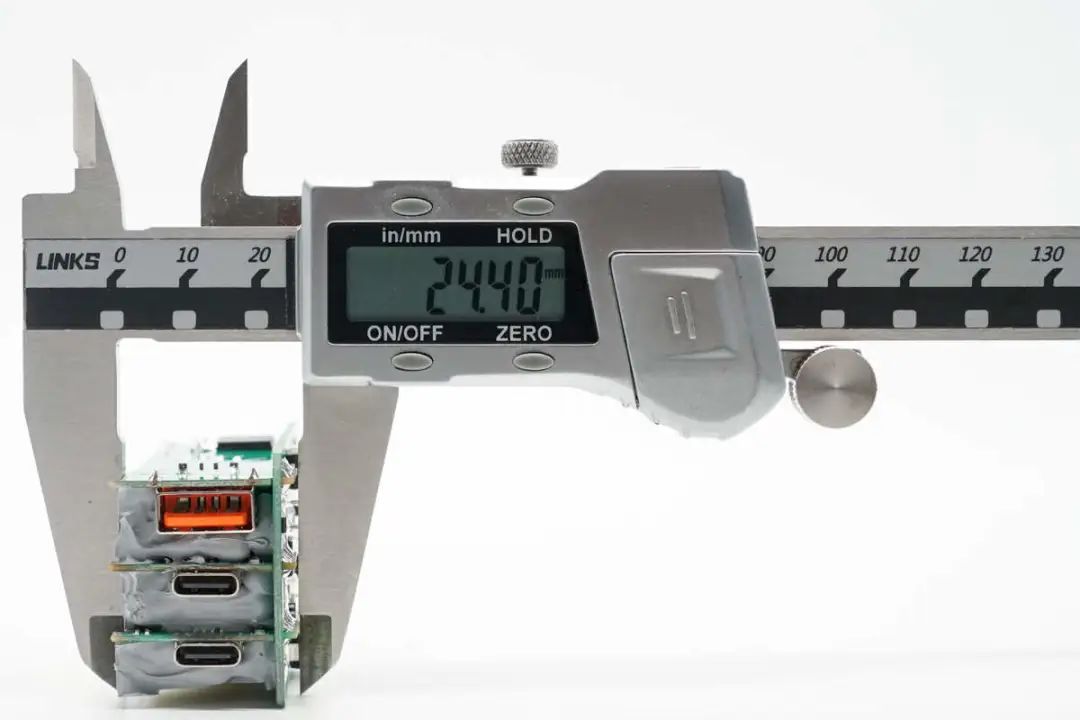

PCBA？？？？？楹穸仍嘉24.4mm。。。。。。

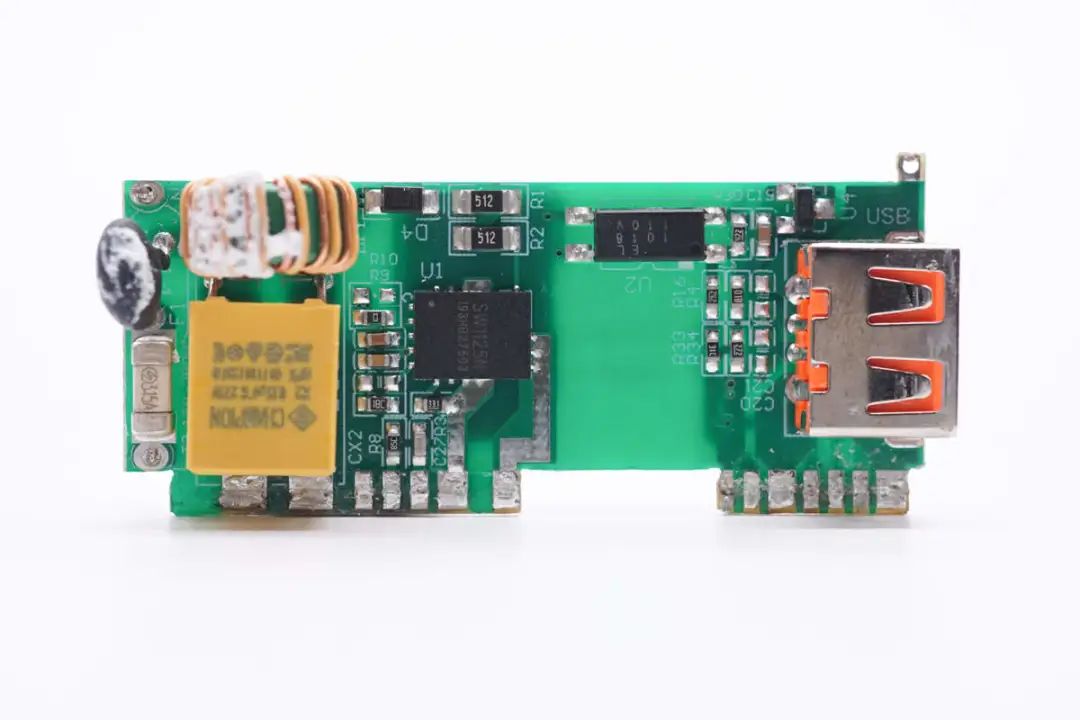

侧面小板正面焊接保险丝，，，，，，，NTC热敏电阻，，，，，，，共模电感，，，，，，，安规X2电容。。。。。。氮化镓合封芯片，，，，，，，反馈光耦和USB-A接口。。。。。。

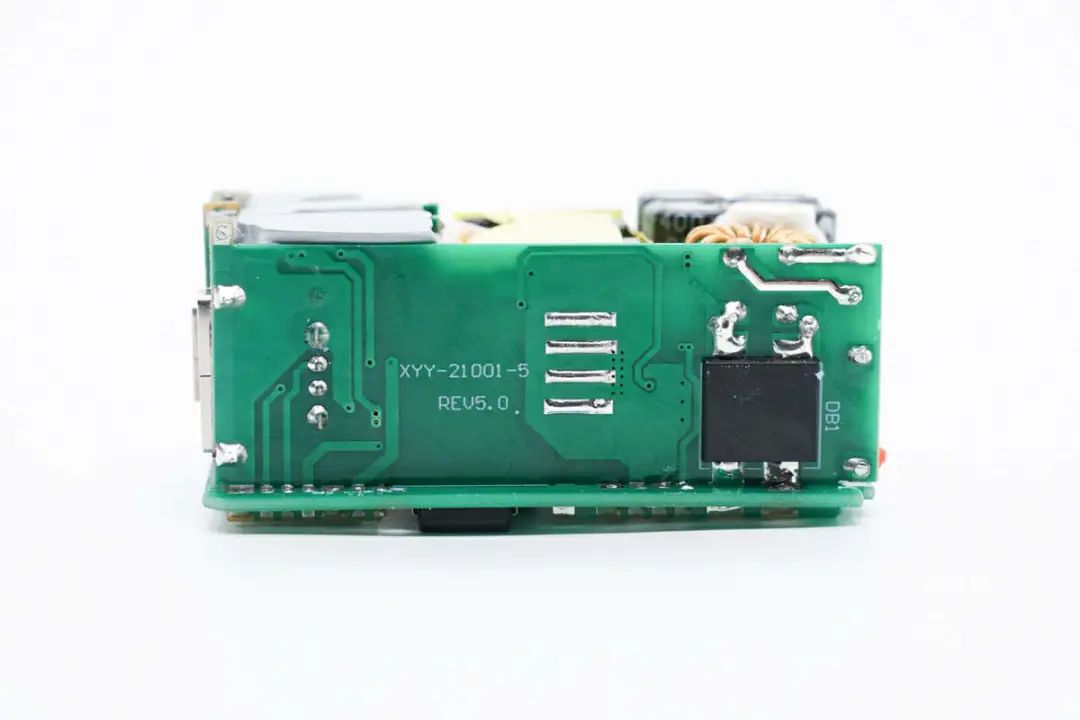

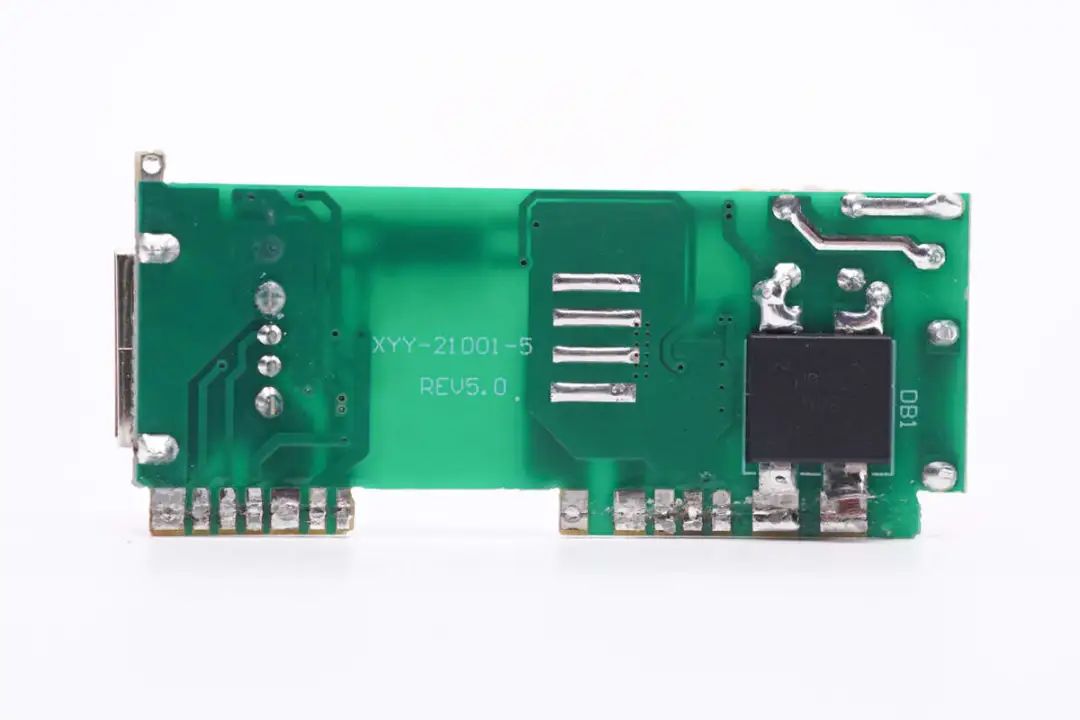

侧面小板背面焊接一颗整流桥，，，，，，，对应氮化镓合封芯片背面露铜加锡散热。。。。。。



通过对PCBA？？？？？榈墓鄄旆⑾，，，，，，，这款65W氮化镓充电器采用反激开关电源设计，，，，，，，搭配同步整流，，，，，，，固定电压输出。。。。。。输出采用两路独立的同步降压电路，，，，，，，实现三口快充输出以及功率自动分配功能。。。。。。下面我们就从输入端开始了解整个充电器的设计和用料。。。。。。





输入端延时保险丝规格为3.15A，，，，，，，贴片焊接。。。。。。

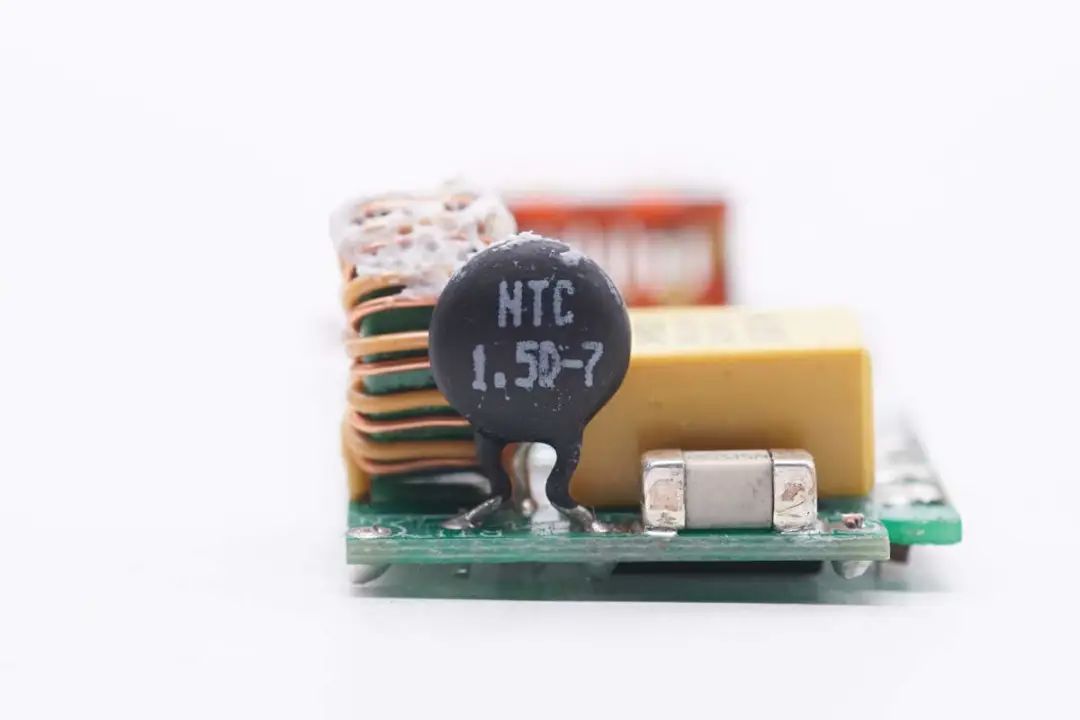

NTC热敏电阻丝印1.5D-7。。。。。。





共模电感采用漆包线和绝缘线绕制。。。。。。

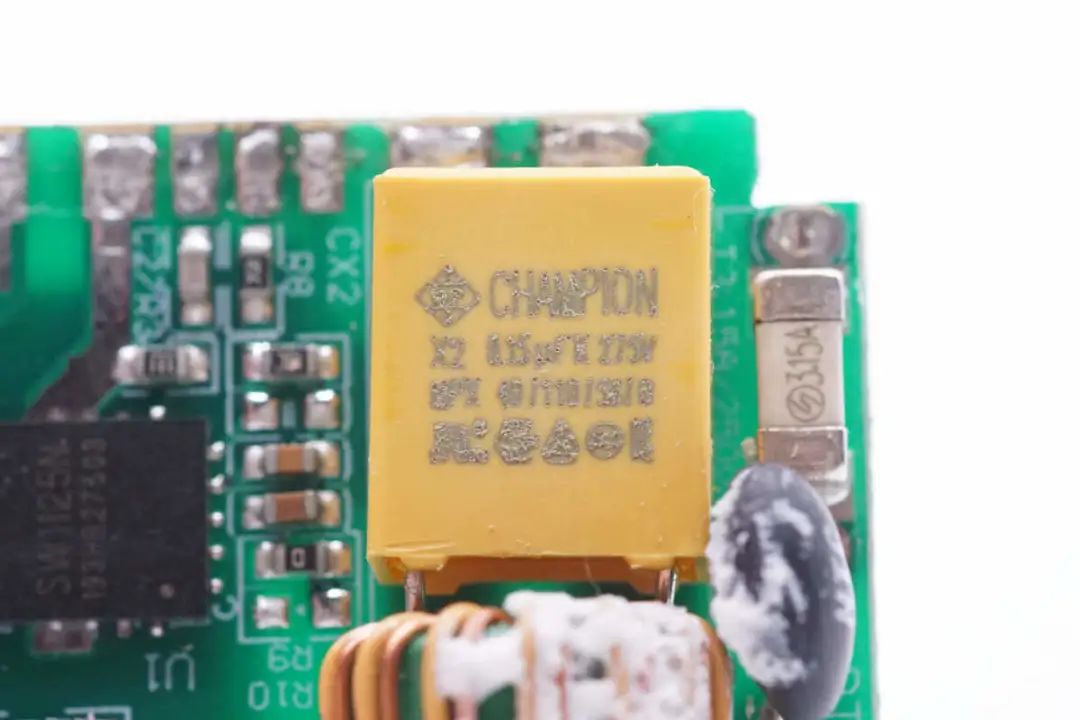

安规X2电容来自CHAMPION全鹏电子，，，，，，，规格为0.15μF。。。。。。

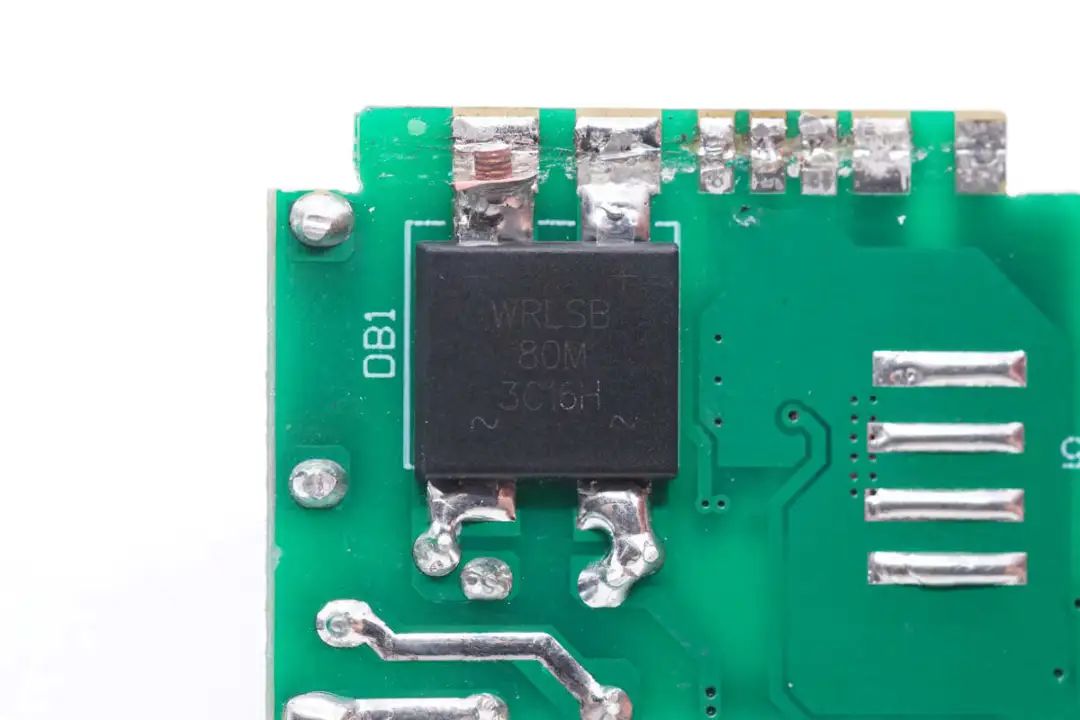

小板背面焊接一颗整流桥，，，，，，，来自深圳市沃尔德实业有限公司，，，，，，，型号WRLSB80M，，，，，，，这颗软桥通过较软的恢复曲线，，，，，，，比较平滑的关断特性，，，，，，，可以降低二极管结电容达到非常少的谐波振荡产生的效果。。。。。。选用的LSB封装，，，，，，，拥有良好的散热特性，，，，，，，帮助中大瓦数适配器提升可靠性，，，，，，，单颗可做60W+。。。。。。

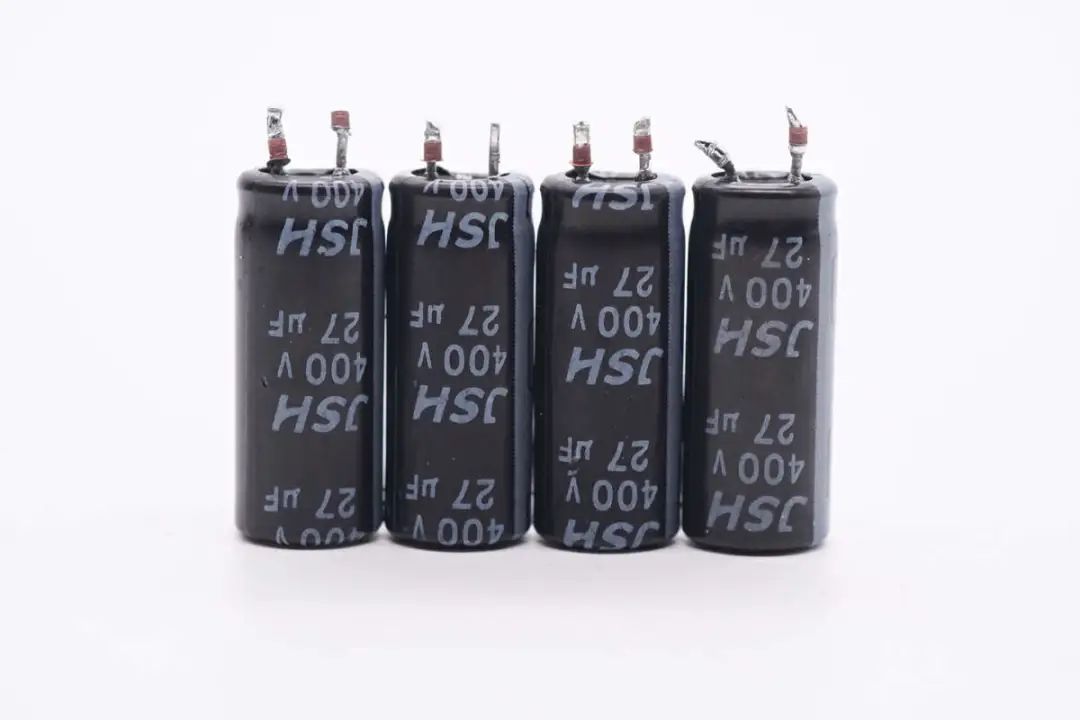

高压滤波电容来自JSH万京源，，，，，，，规格为400V 27μF。。。。。。





差模电感采用磁环绕制，，，，，，，外套热缩管绝缘。。。。。。

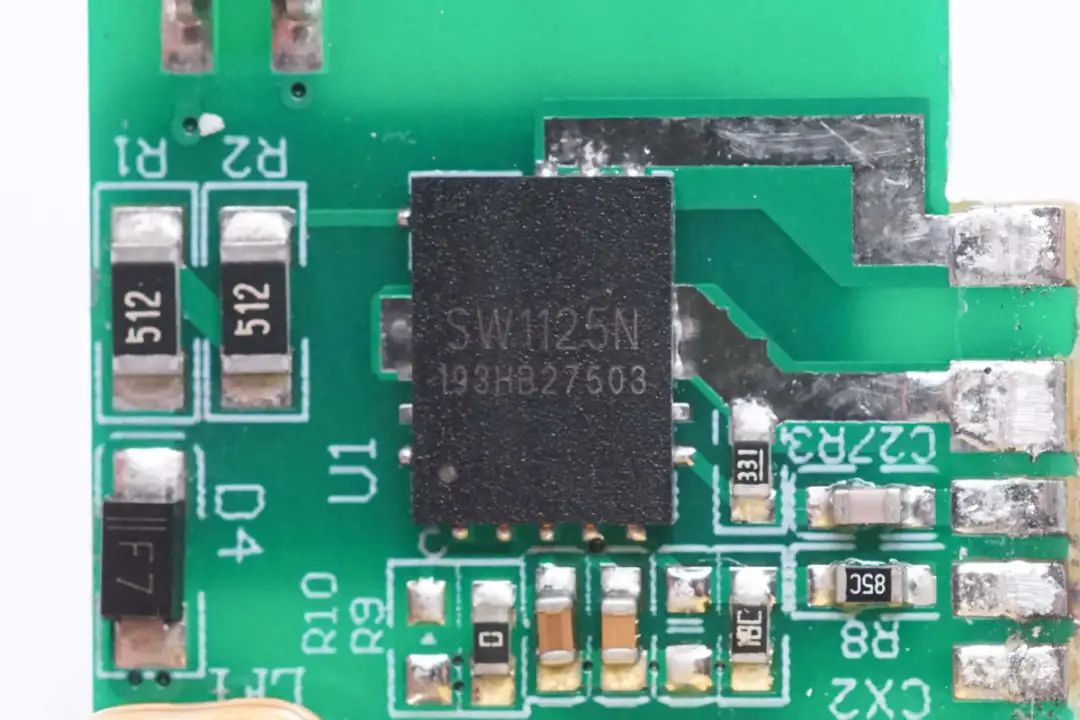

充电器内置智融SW1125合封氮化镓芯片，，，，，，，这是一颗集成650V耐压，，，，，，，260mΩ导阻氮化镓开关管的高频准谐振反激变换器，，，，，，，芯片内部集成了700V高压启动电路，，，，，，，线电压掉电检测和X电容放电功能。。。。。。



SW1125运行在带谷底锁定的谷底开启模式，，，，，，，降低开关损耗，，，，，，，并集成频率抖动功能优化EMI性能。。。。。。芯片支持突发模式，，，，，，，当负载降低时自动进入突发模式优化轻载效率，，，，，，，空载待机功耗低于50mW，，，，，，，满足六级能耗要求。。。。。。



SW1125支持7-90V超宽范围供电，，，，，，，支持最高300KHz开关频率，，，，，，，采用散热增强的QFN6*8封装，，，，，，，可通过过孔导热来降低芯片温升，，，，，，，优化走线，，，，，，，简化散热设计。。。。。。芯片内置多重完善的；；；；；；；；すδ，，，，，，，并支持外接NTC检测充电器温升，，，，，，，实现全面的；；；；；；；；ど杓啤。。。。。

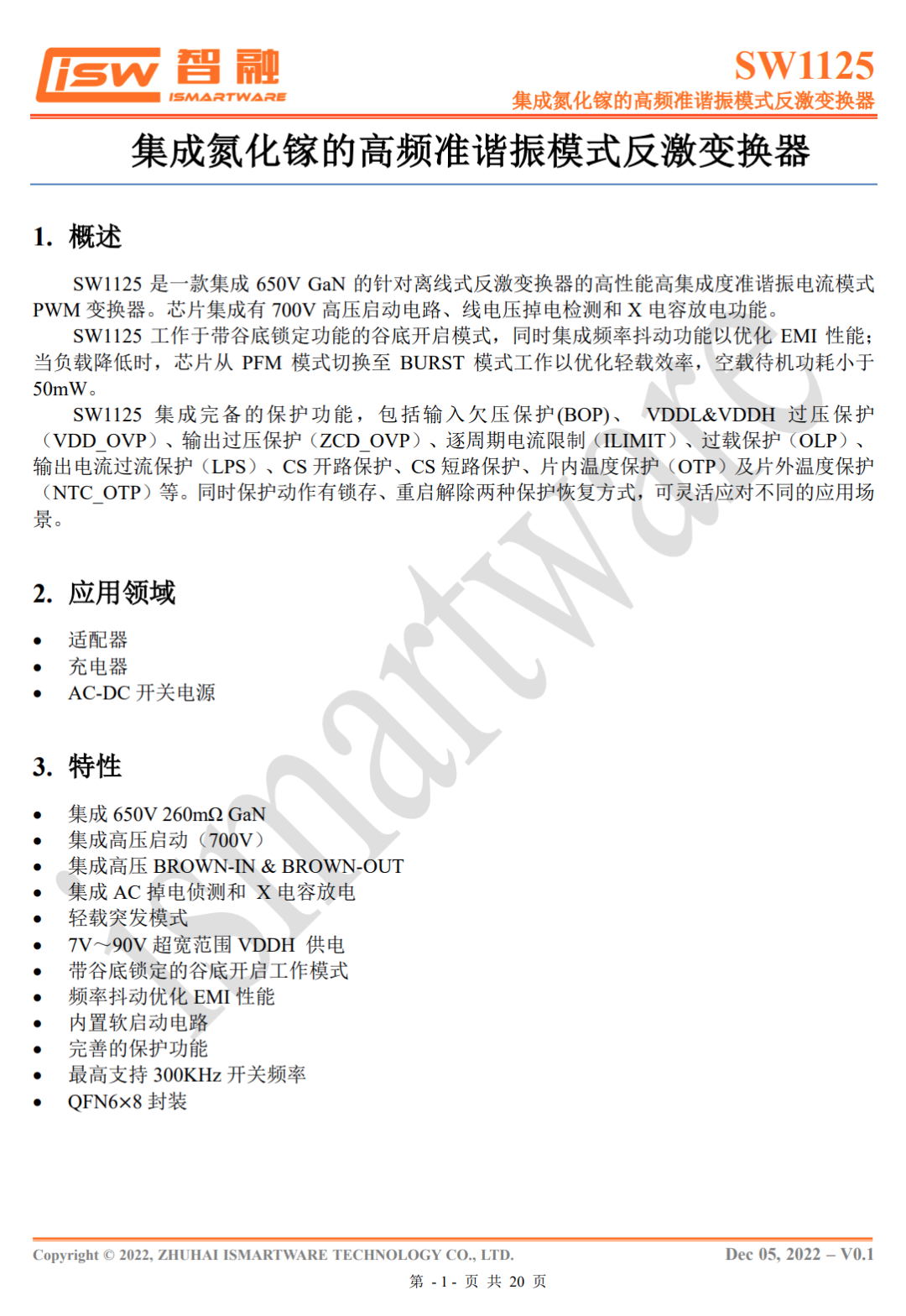

智融 SW1125 详细资料。。。。。。

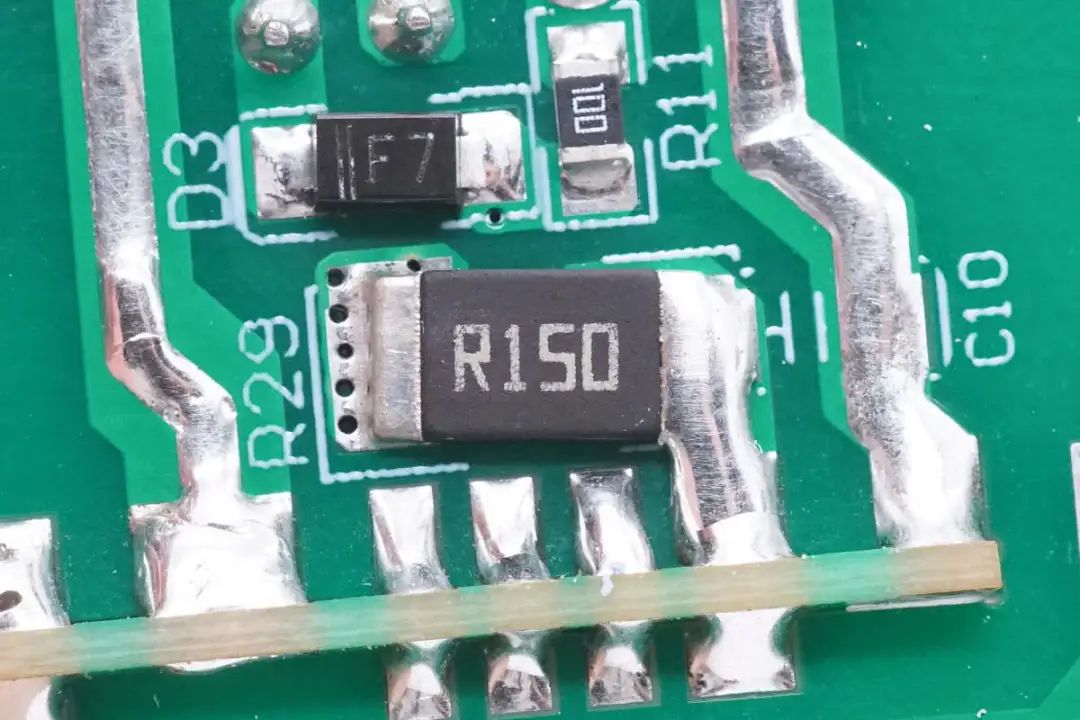

150mΩ取样电阻用于检测初级电流。。。。。。

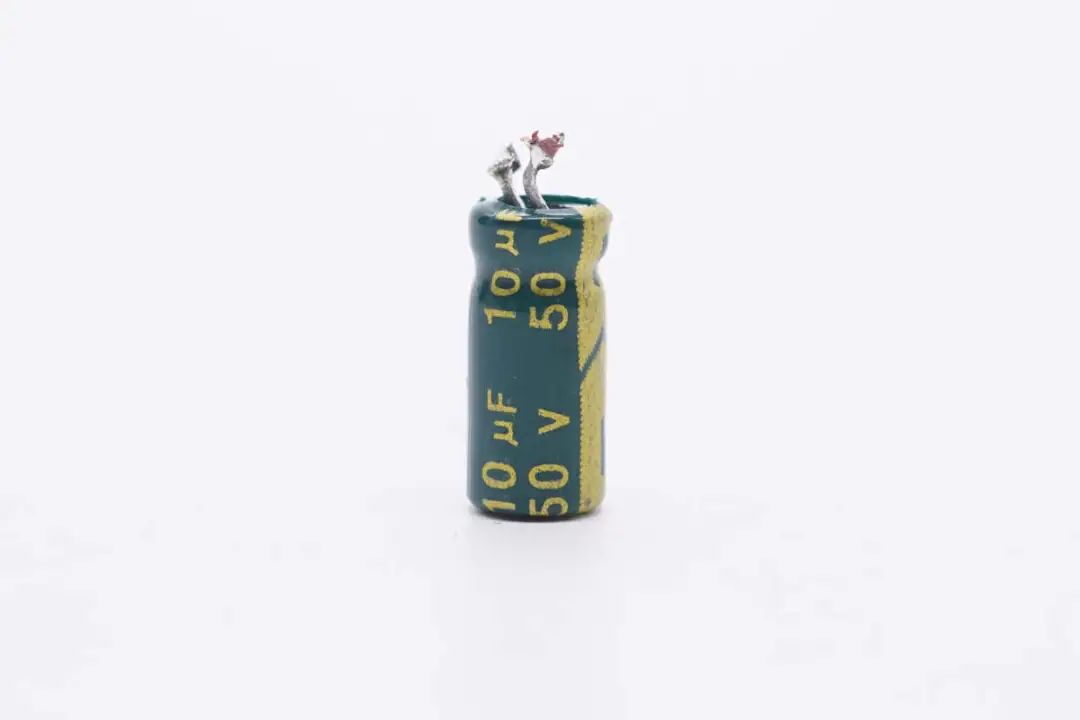

10μF 50V电解电容用于为氮化镓合封芯片供电。。。。。。

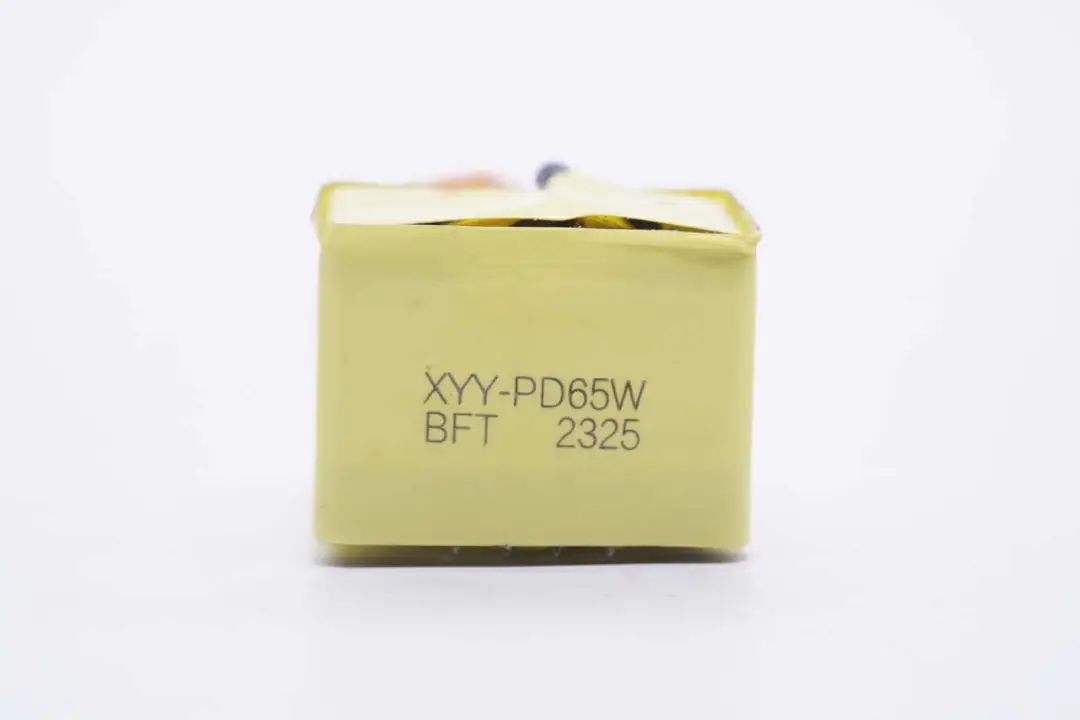

变压器标注XYY-PD65W，，，，，，，表示来自喜源源，，，，，，，规格为65W。。。。。。

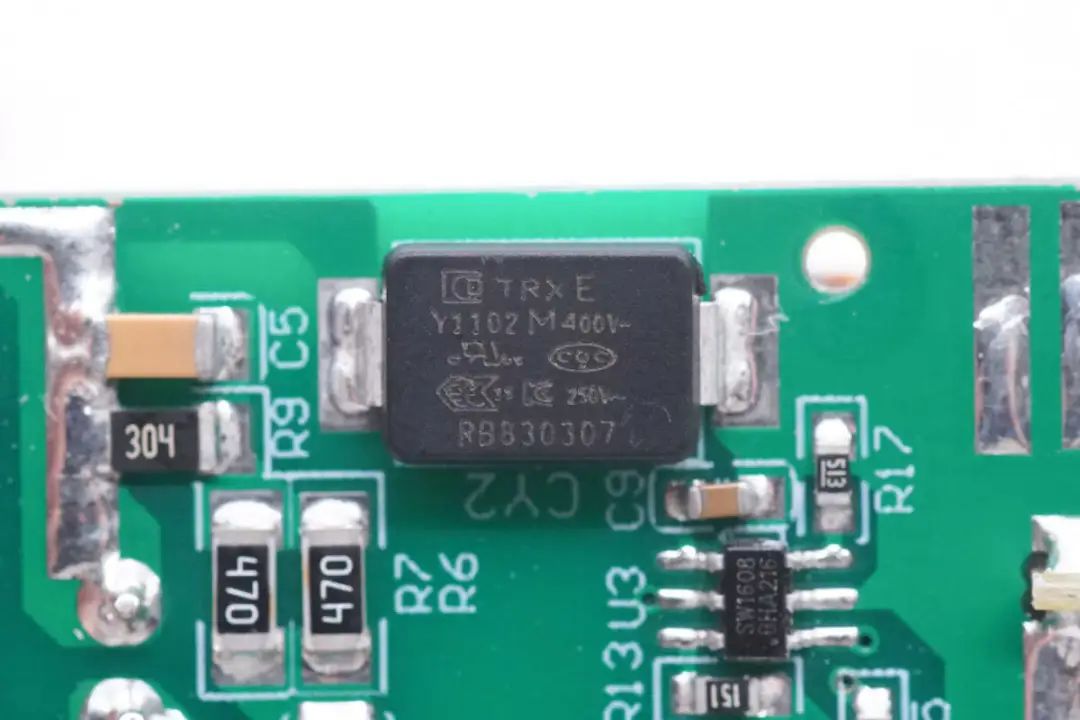

贴片Y电容来自四川特锐祥科技股份有限公司，，，，，，，具有体积小、重量轻等特色，，，，，，，非常适合应用于氮化镓快充这类高密度电源产品中，，，，，，，料号为TMY1102M。。。。。。

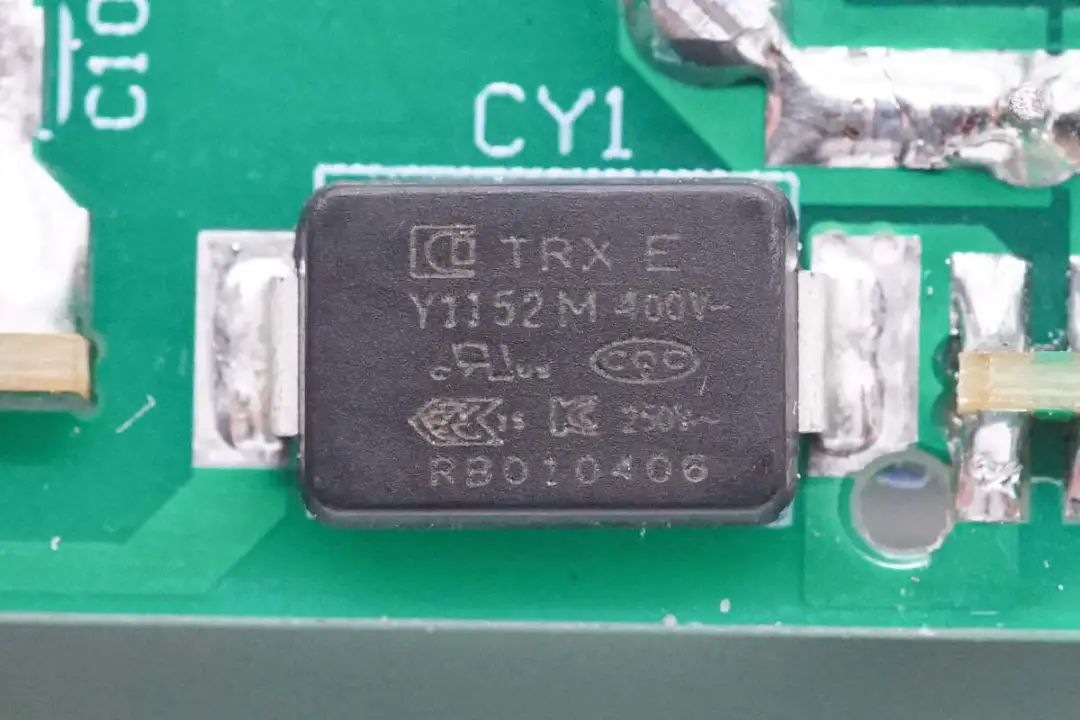

另一颗贴片Y电容料号为TMY1152M。。。。。。

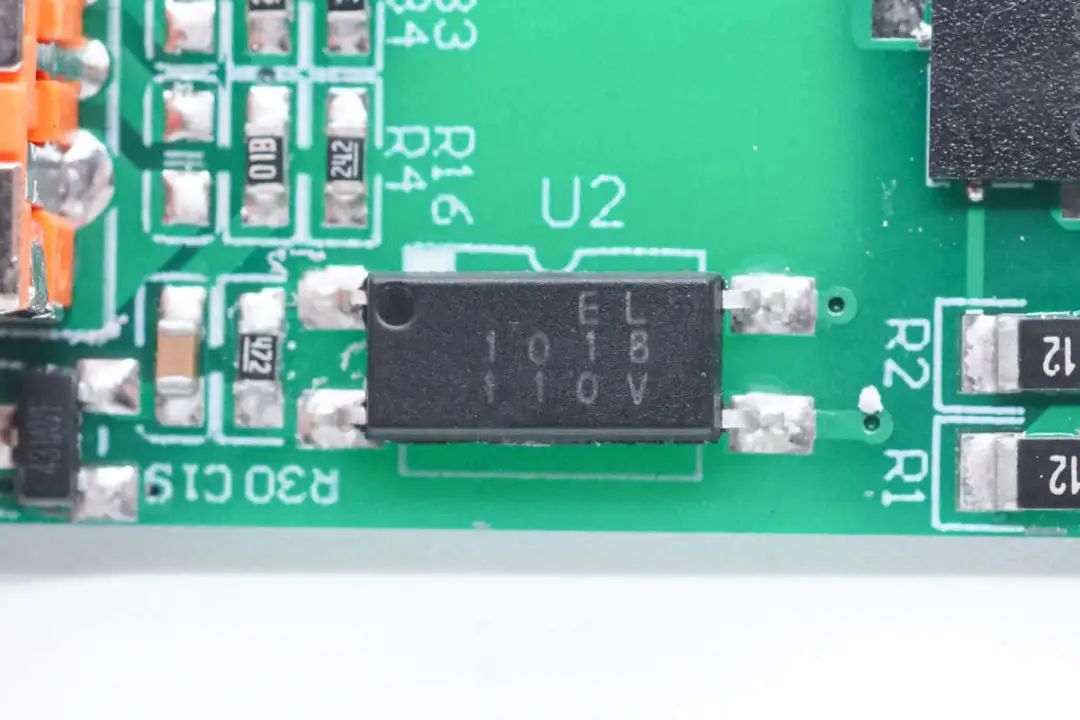

亿光 EL1018光耦用于输出电压反馈。。。。。。

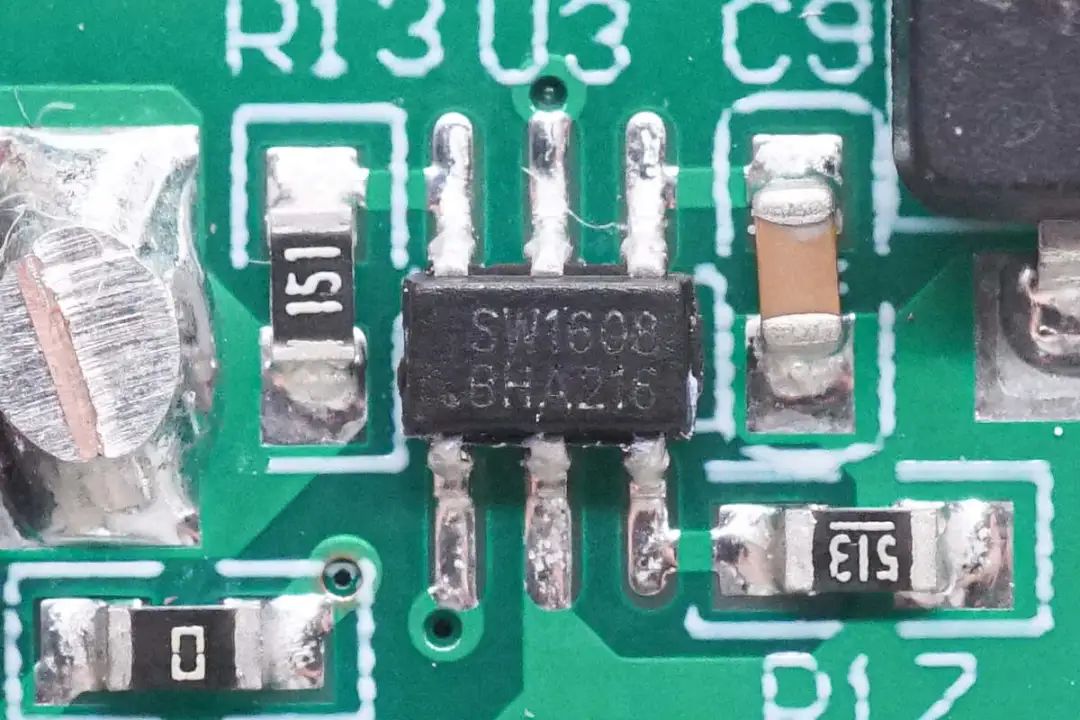

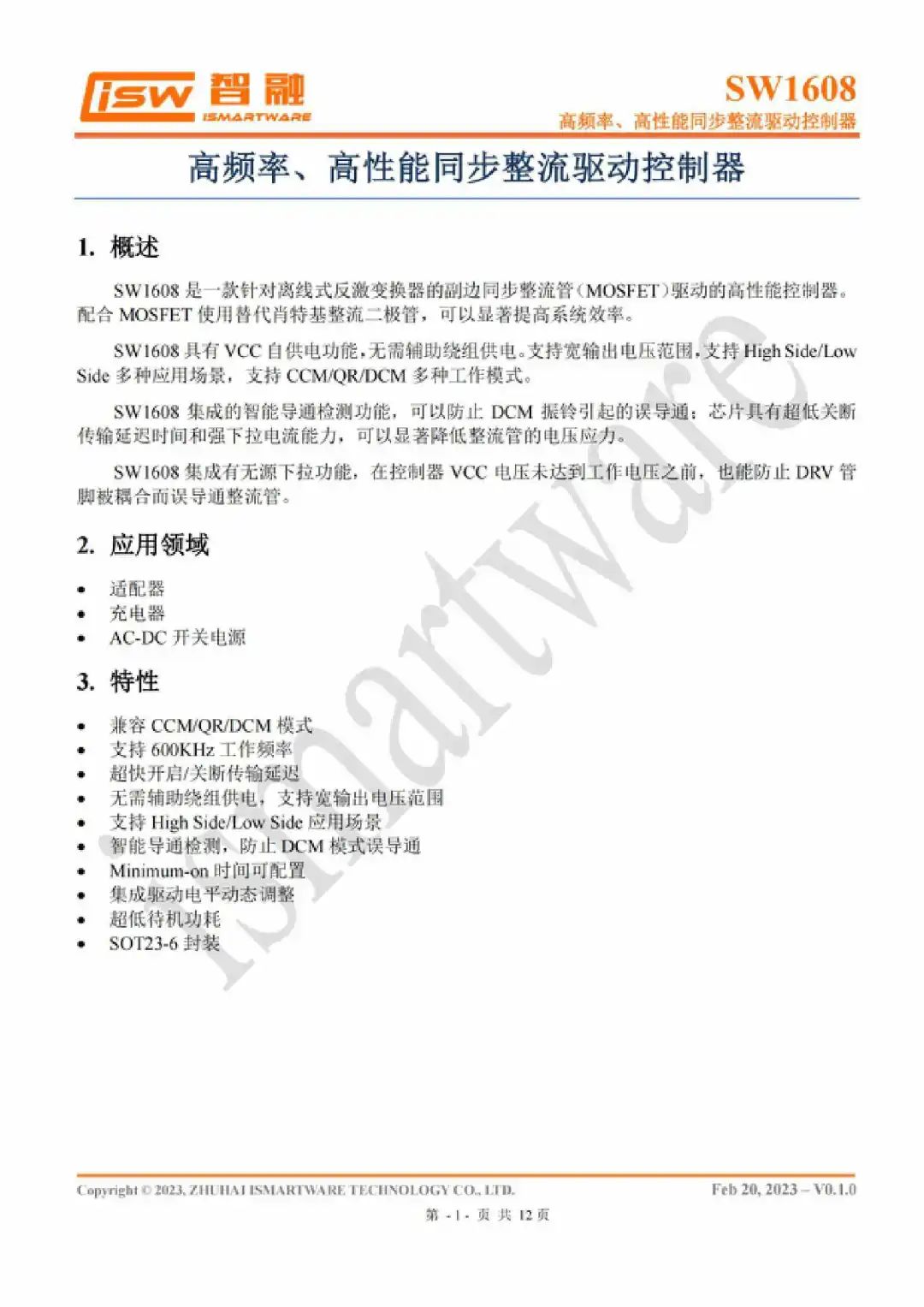

同步整流控制器采用智融SW1608，，，，，，，这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器，，，，，，，采用SOT23-6封装，，，，，，，其支持6V或者9V VCC供电，，，，，，，并且VCC具有自供电功能，，，，，，，无需辅助绕组供电并支持宽输出电压范围，，，，，，， 配合 MOSFET 使用替代肖特基整流二极管，，，，，，，可以显著提高系统效率。。。。。。





SW1608支持600KHz工作频率，，，，，，，并支持 High Side/Low Side 多种应用场景，，，，，，，支持 CCM/QR/DCM 多种工作模式。。。。。。此外其内部集成智能导通检测功能，，，，，，，可以有效防止 DCM 振铃引起的误导通；；；；；；；；芯片还具有超低关断传输延迟时间和强下拉电流能力，，，，，，，可以显著降低整流管的电压应力。。。。。。



充电头网拆解了解到，，，，，，，智融科技SW1125/SW1106+SW1608氮化镓电源方案此前还被喜微100W 3C1A超高性价比氮化镓快充、钜海65W 2C1A氮化镓充电器、鸿达顺65W三USB-C口氮化镓充电器等产品采用。。。。。。

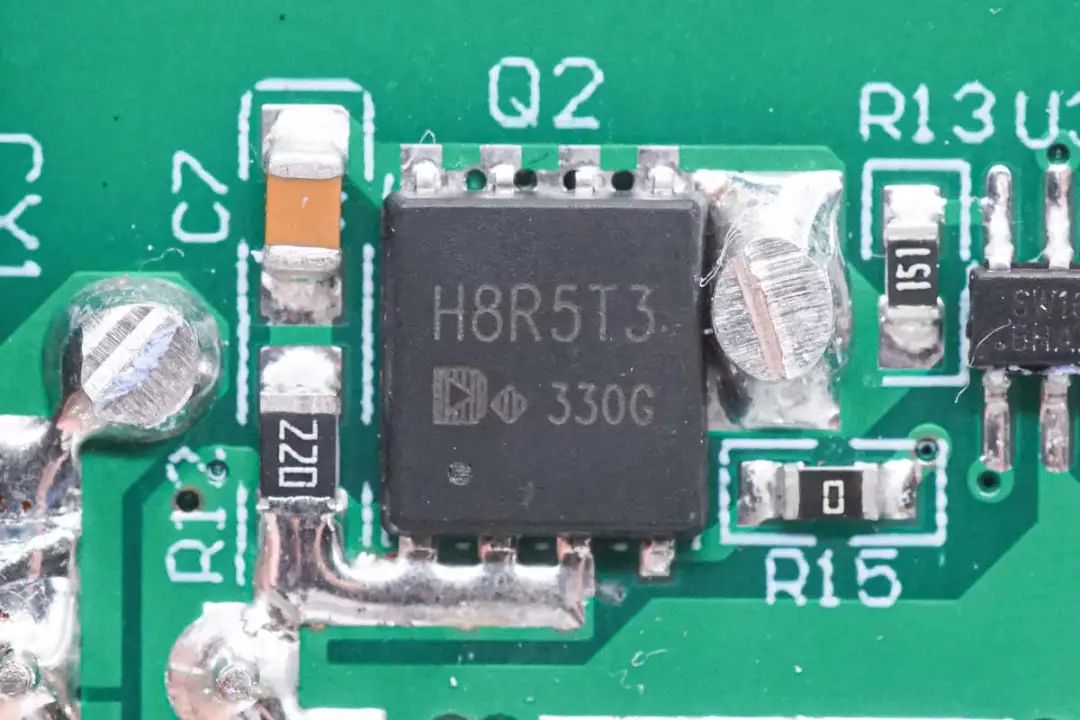

同步整流管丝印H8R5T3。。。。。。

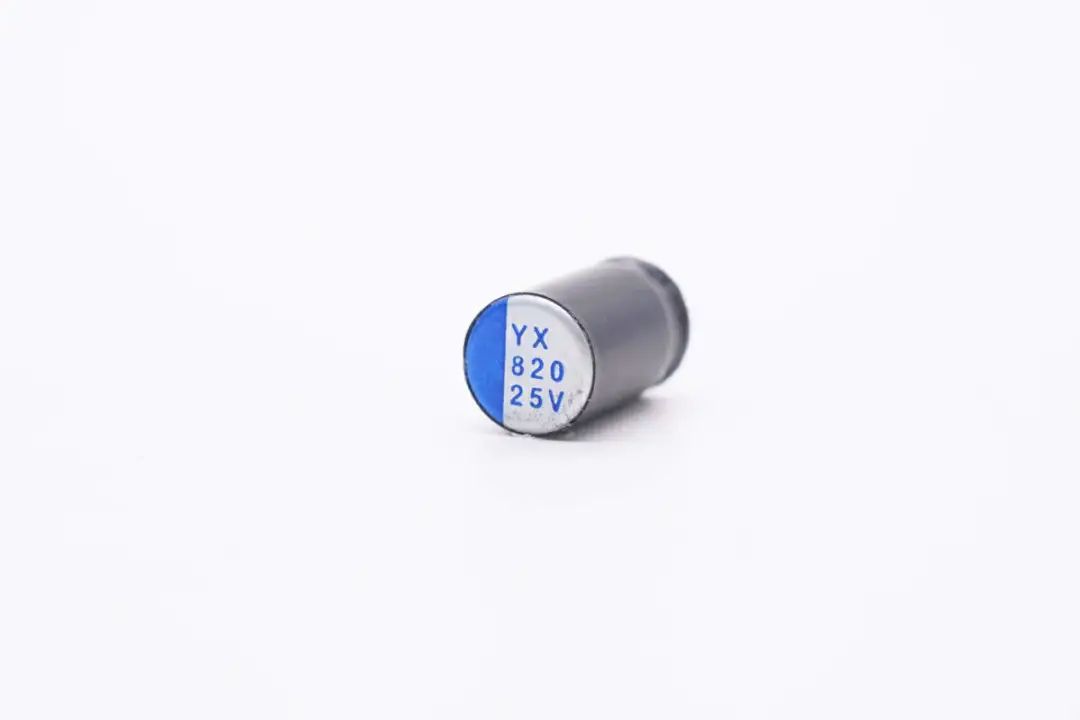

输出滤波电容来自YX美彩国际，，，，，，，规格为820μF 25V。。。。。。

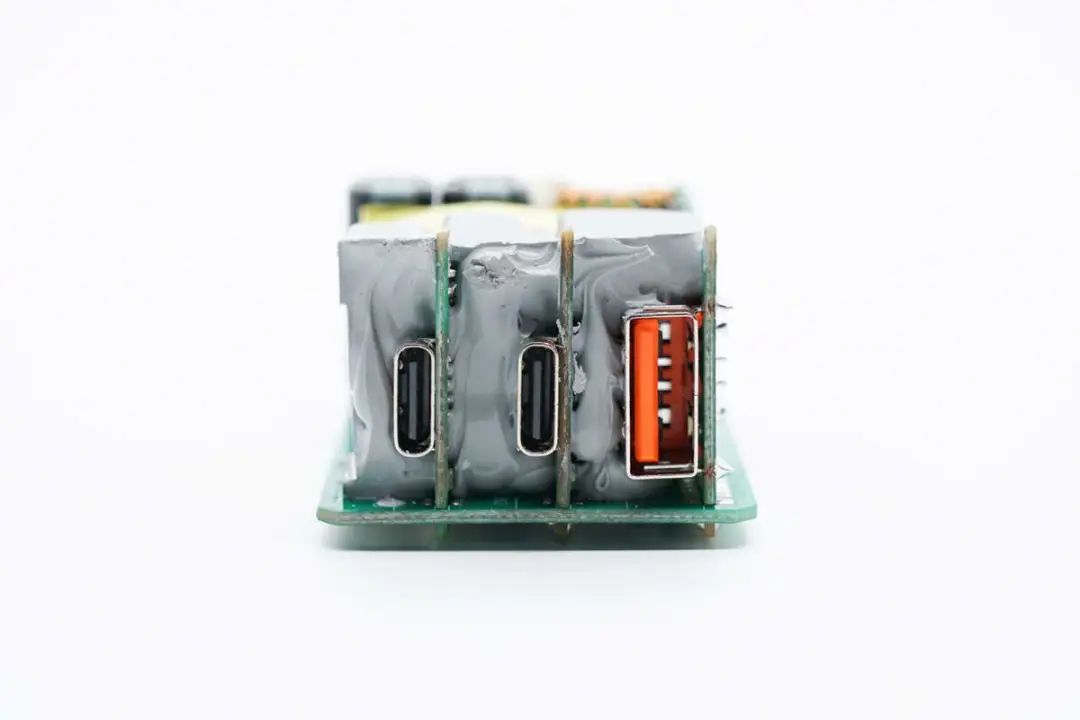

输出端USB-C和USB-A母座分别焊接在独立小板上，，，，，，，降压电路涂胶打胶散热。。。。。。

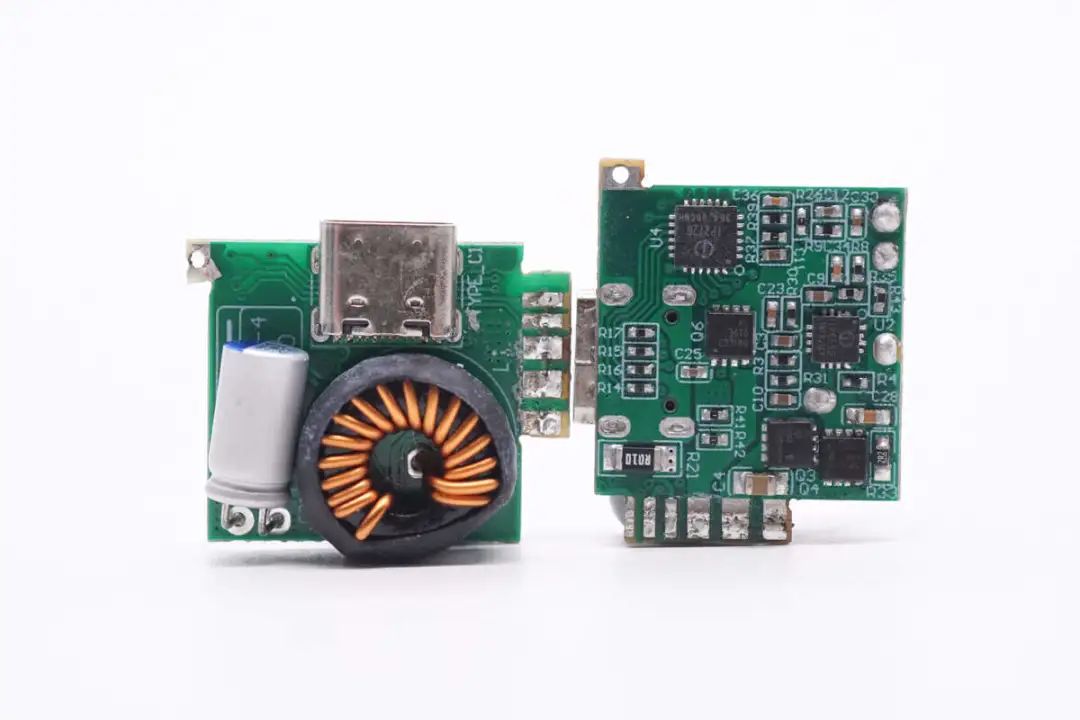

两路降压小板正反面特写，，，，，，，其中一面焊接降压电感，，，，，，，滤波电容和USB-C母座，，，，，，，另一面焊接协议芯片，，，，，，，同步降压控制器，，，，，，，降压开关管和VBUS开关管。。。。。。

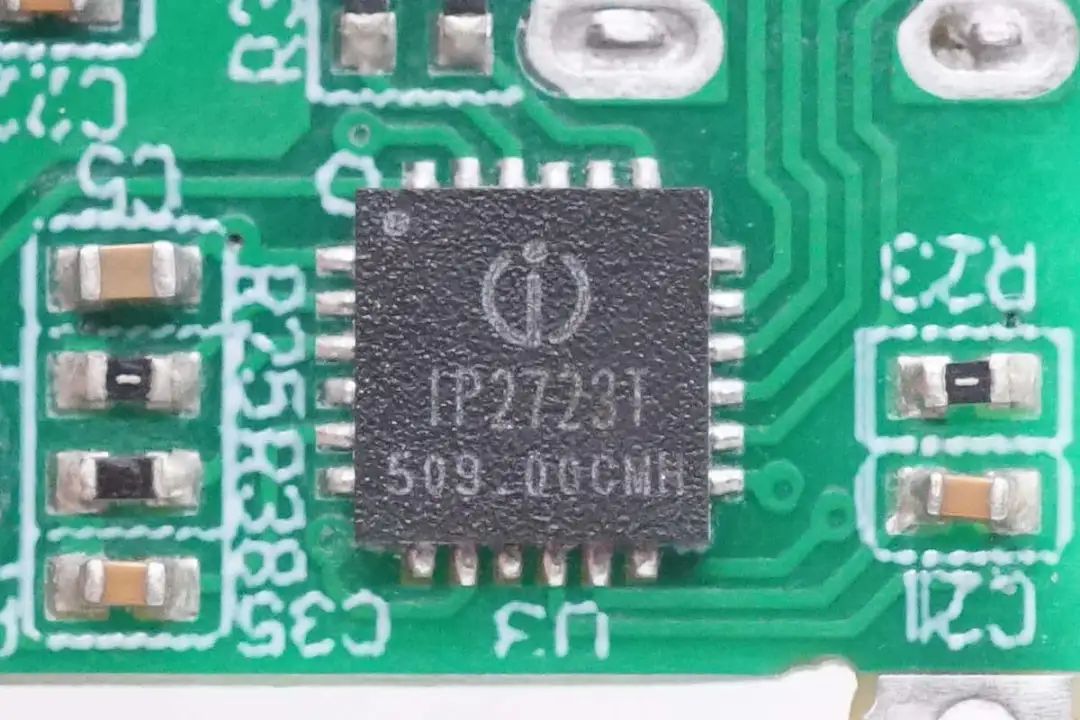

USB-C协议芯片采用英集芯IP2723T，，，，，，，该芯片已通过USB IF协会PD3.0 PPS认证，，，，，，，TID：3135，，，，，，，是一款集成多种协议、用于USB输出端口的快充协议IC。。。。。。支持多种快充协议，，，，，，，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。。。。。。右侧为USB-C母座的TVS；；；；；；；；す，，，，，，，用于静电；；；；；；；；すδ堋。。。。。



可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。。。。。。此外IP2723T具备高集成度与丰富功能，，，，，，，在应用时仅需极少的外围器件，，，，，，，有效减小整体方案的尺寸，，，，，，，降低BOM成本。。。。。。

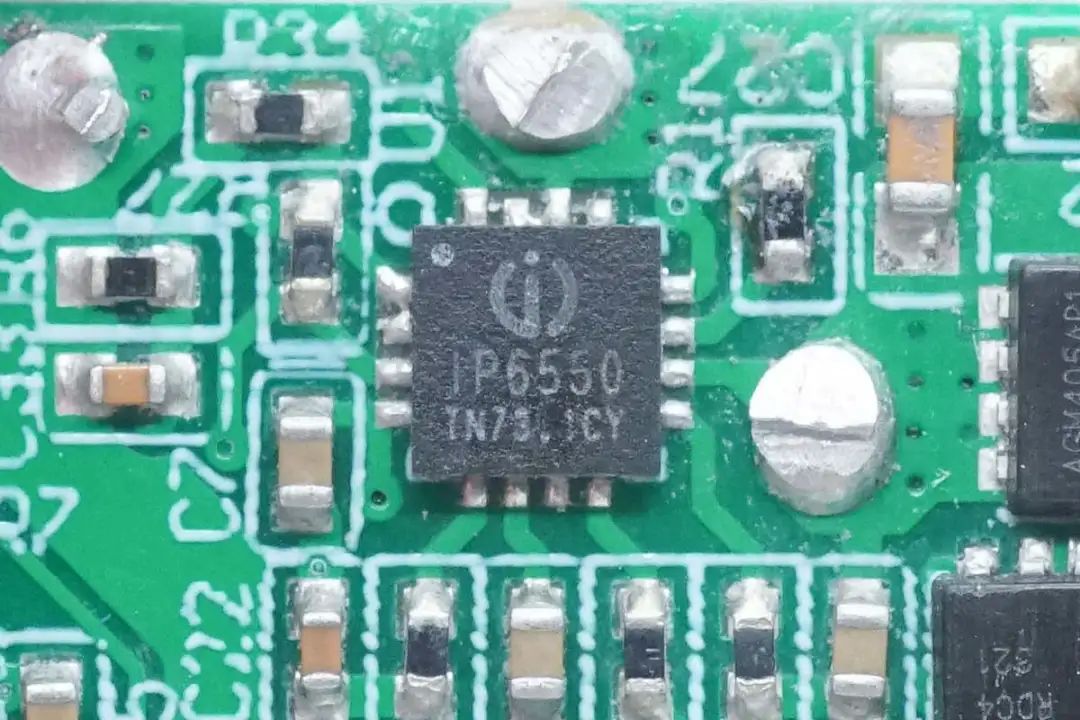

用于降压输出的同步整流降压控制器来自英集芯，，，，，，，型号为IP6550，，，，，，，是一款支持36V输入的同步降压控制器，，，，，，，内置NMOS管驱动，，，，，，，外置两个MOS管进行高效同步整流降压。。。。。。IP6550通过反馈引脚调节输出电压。。。。。？？？？？仄德135KHz，，，，，，，输入端耐压48V，，，，，，，内置完善的；；；；；；；；すδ堋。。。。。英集芯IP6550采用3*3mm QFN16封装，，，，，，，可实现简化的同步降压转换电路设计。。。。。。



IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。。。。。。同步整流降压具有高转换效率，，，，，，，高输出电流可用于多口5V输出，，，，，，，搭配PD协议芯片可实现宽范围电压调节，，，，，，，满足USB PD3.1的应用。。。。。。





两颗降压开关管来自芯控源，，，，，，，型号AGM405AP1，，，，，，，是一颗耐压40V的NMOS，，，，，，，导阻5.7mΩ，，，，，，，采用DFN3.3*3.3封装。。。。。。

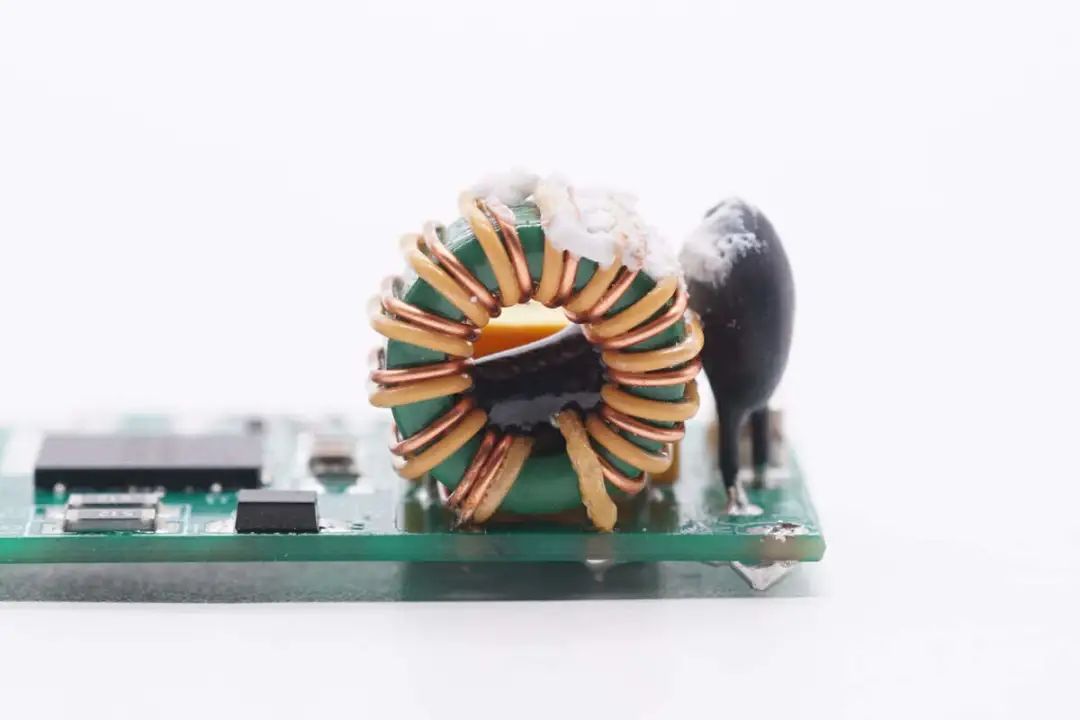

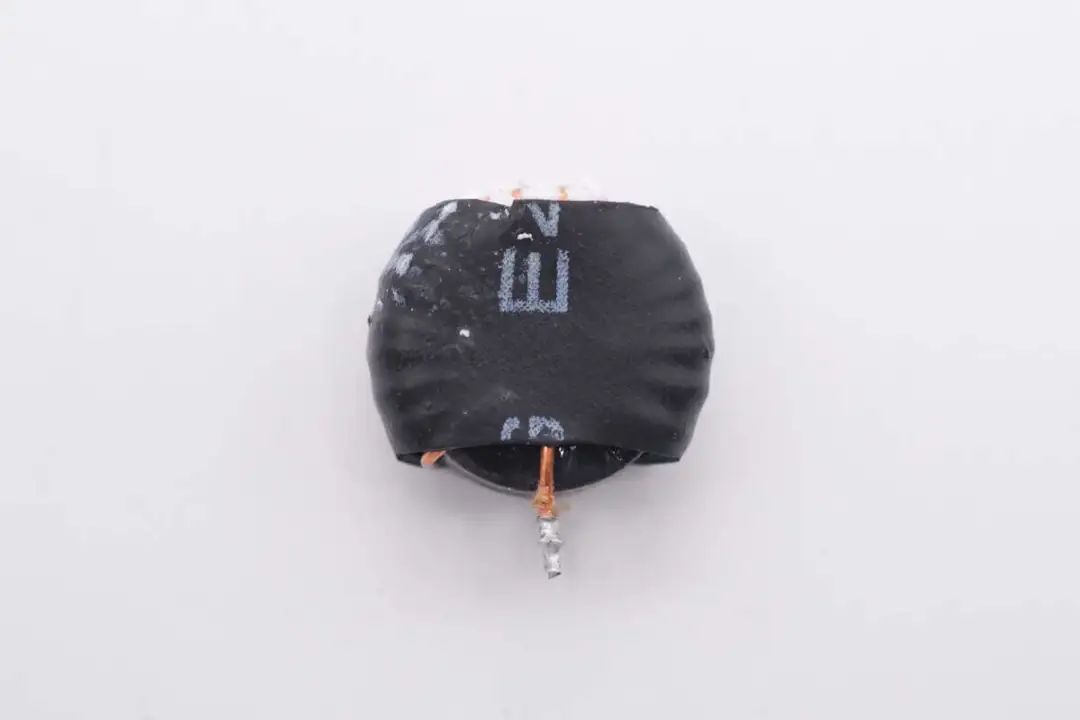

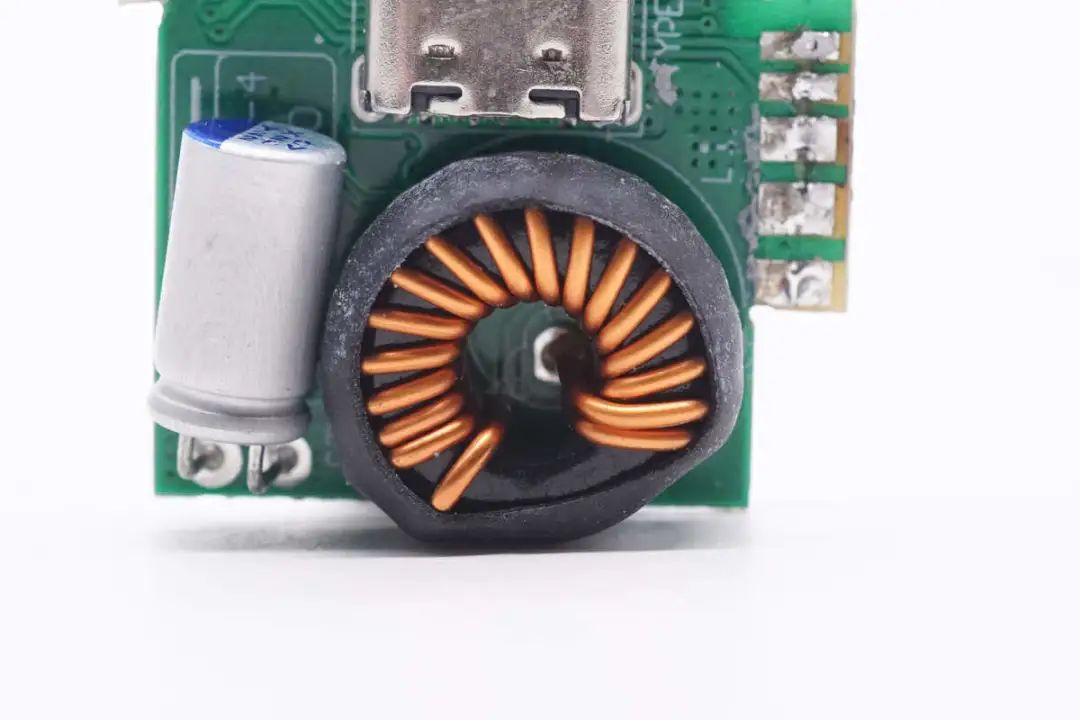

降压电感采用磁环绕制，，，，，，，外套热缩管绝缘。。。。。。

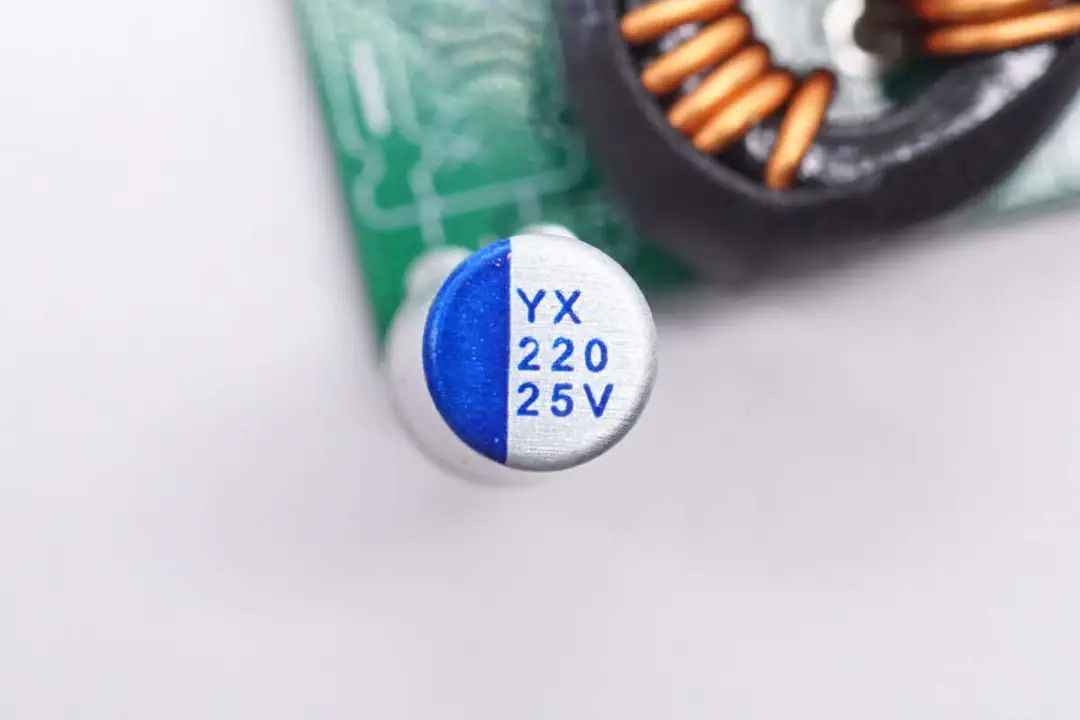

输出滤波电容来自YX美彩国际，，，，，，，规格为220μF 25V。。。。。。

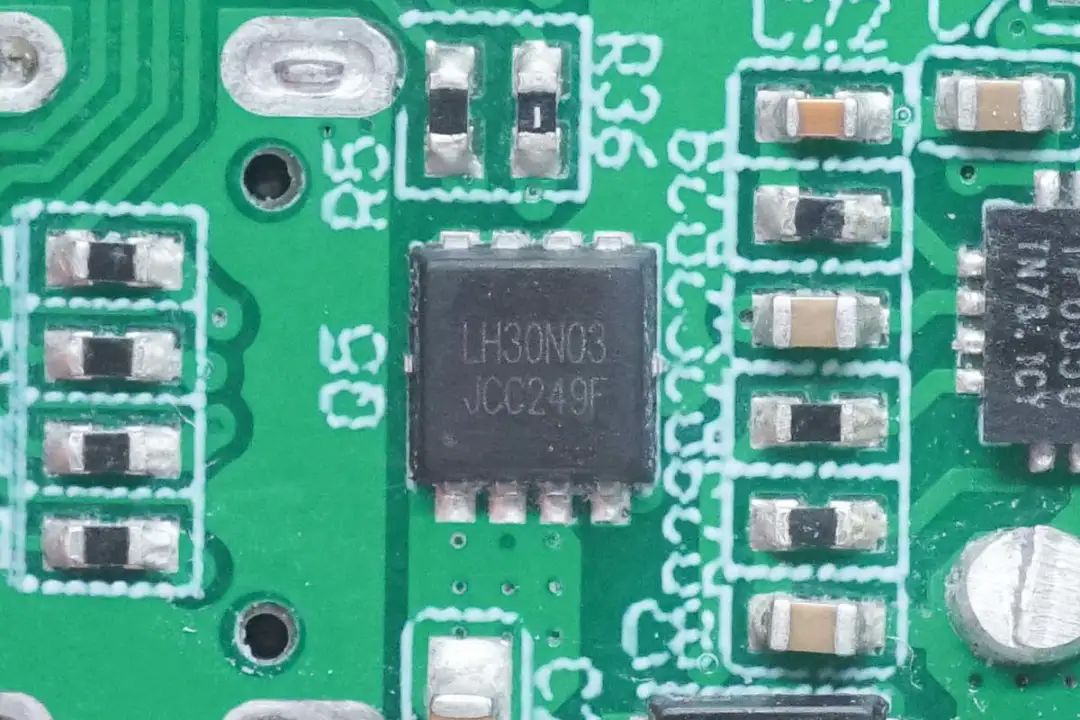

用于USB-C1接口的VBUS开关管来自力宏微，，，，，，，型号LH30N03，，，，，，，是一颗耐压30V的NMOS，，，，，，，导阻9mΩ，，，，，，，采用DFN3*3封装。。。。。。

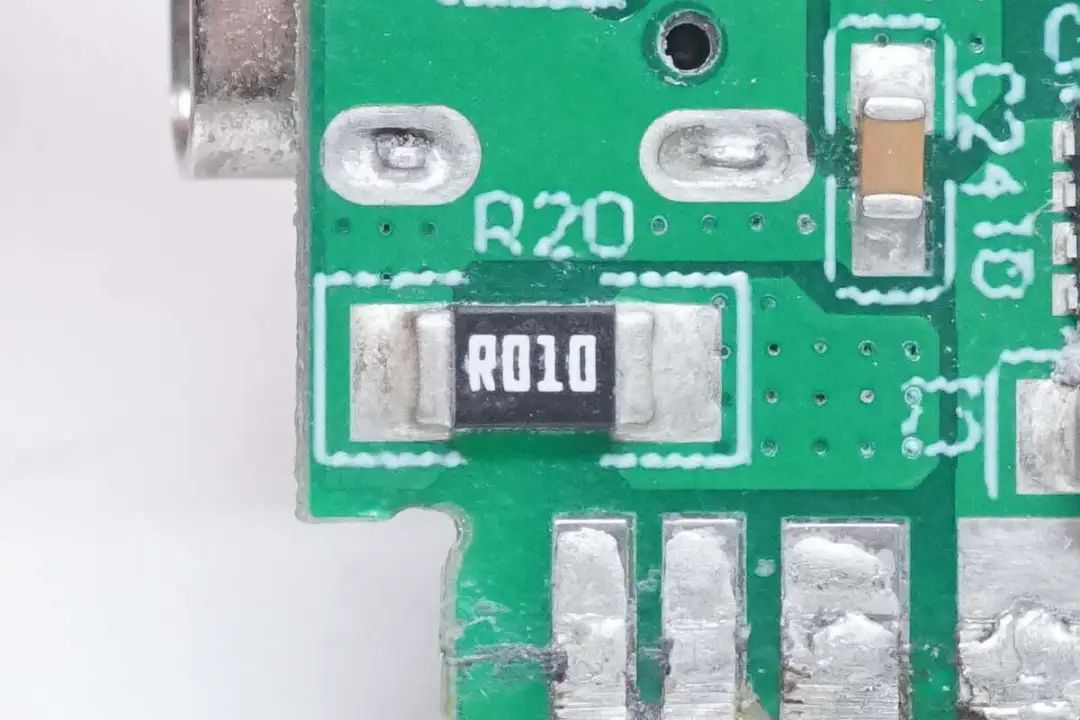

10mΩ电阻用于输出电流检测。。。。。。

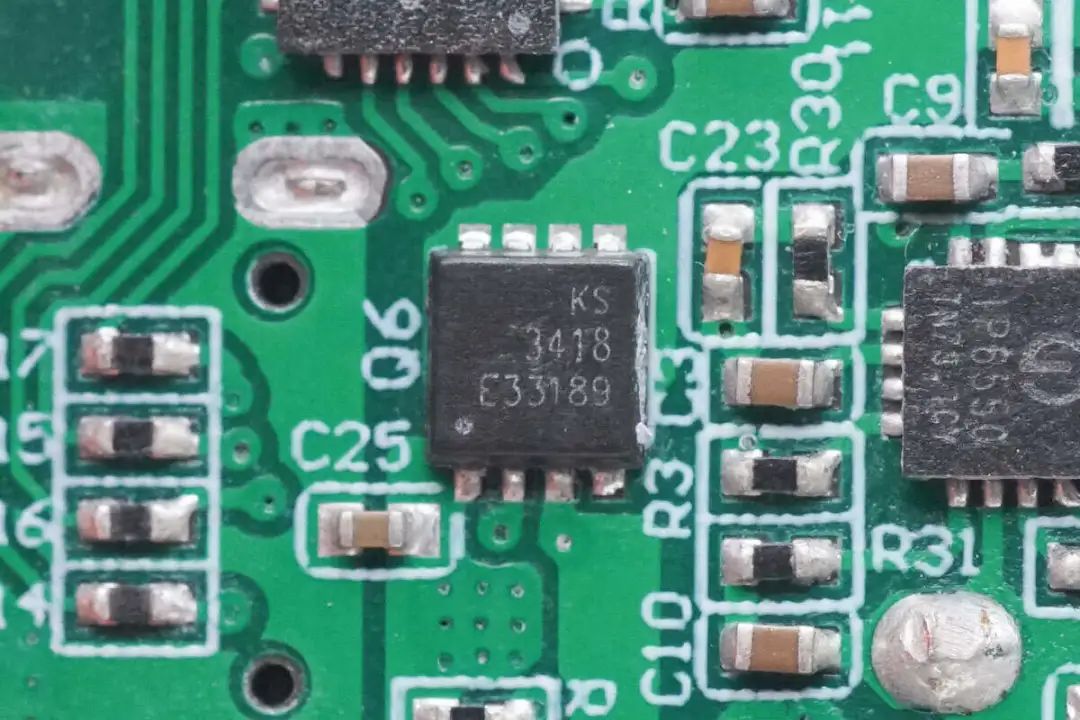

用于USB-C2和USB-A口的VBUS开关管来自冠禹，，，，，，，型号KS3418MB，，，，，，，是一颗耐压30V的双NMOS，，，，，，，导阻为7mΩ，，，，，，，采用PDFN3333封装。。。。。。

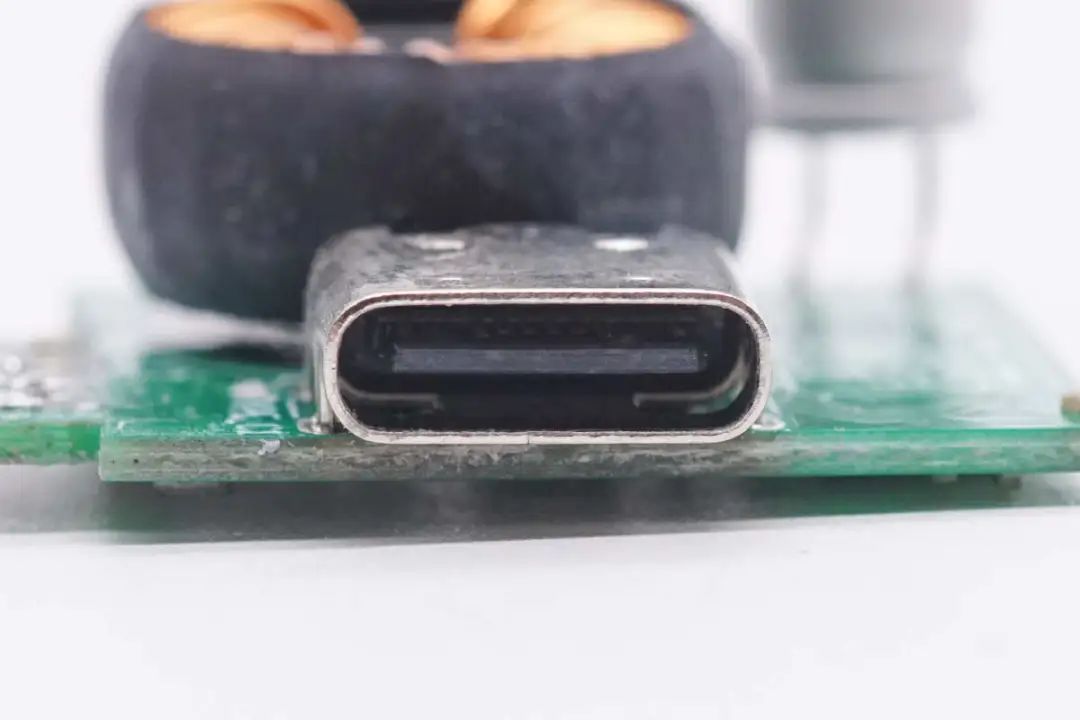

USB-C接口采用过孔焊接固定，，，，，，，黑色胶芯不露铜。。。。。。

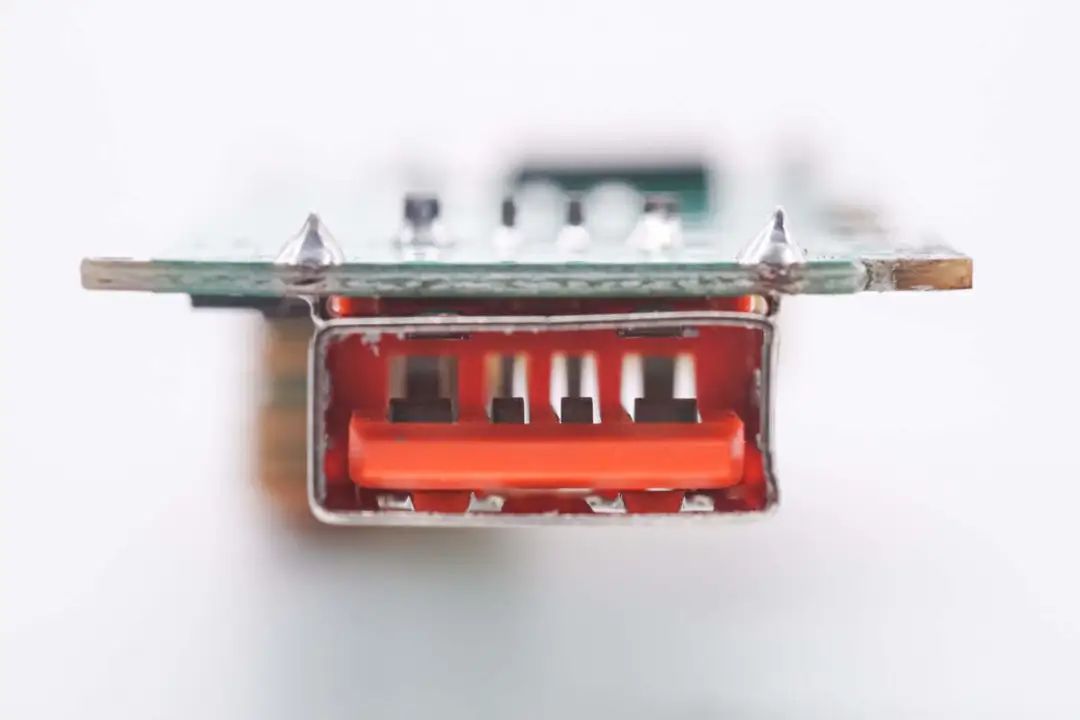

USB-A接口采用橙色胶芯，，，，，，，正负极加宽支持大电流快充。。。。。。

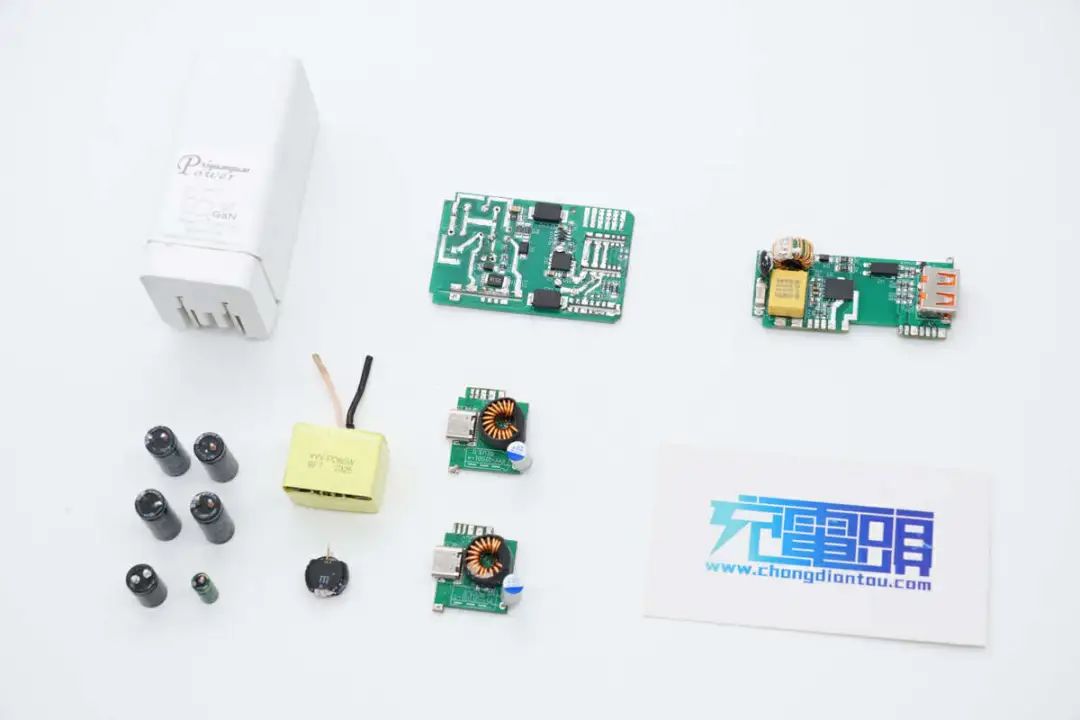

全部拆解一览，，，，，，，来张全家福。。。。。。





充电头网拆解总结



喜源源这款氮化镓充电器为折叠插脚设计，，，，，，，体积小巧，，，，，，，便于日常携带。。。。。。充电器具备2C1A输出接口，，，，，，，USB-C口支持双口盲插和功率自动分配，，，，，，，可以同时为手机和电脑充电。。。。。。此外还支持PPS快充，，，，，，，对新老设备的快充兼容性都很好。。。。。。



充电头网通过拆解了解到，，，，，，，这款充电器内置智融科技SW1125合封氮化镓芯片，，，，，，，这款芯片内部集成了氮化镓开关管和高频反激驱动器，，，，，，，还集成高压启动电路和X电容放电功能。。。。。。芯片支持7-90V宽范围供电，，，，，，，在PD快充中应用，，，，，，，无需增加额外的供电绕组或者稳压电路，，，，，，，进一步简化应用。。。。。。



同时内部还使用了智融SW1608同步整流控制器，，，，，，，搭配同步整流管组成固定电压输出的开关电源。。。。。。输出采用两颗英集芯IP2723T协议芯片搭配IP6550同步降压控制器。。。。。。PCBA？？？？？椴捎猛忧可⑷，，，，，，，对应发热器件粘贴导热垫加快热量传导，，，，，，，降低大功率快充的温升。。。。。。
